廣播是怎么注冊的呢？

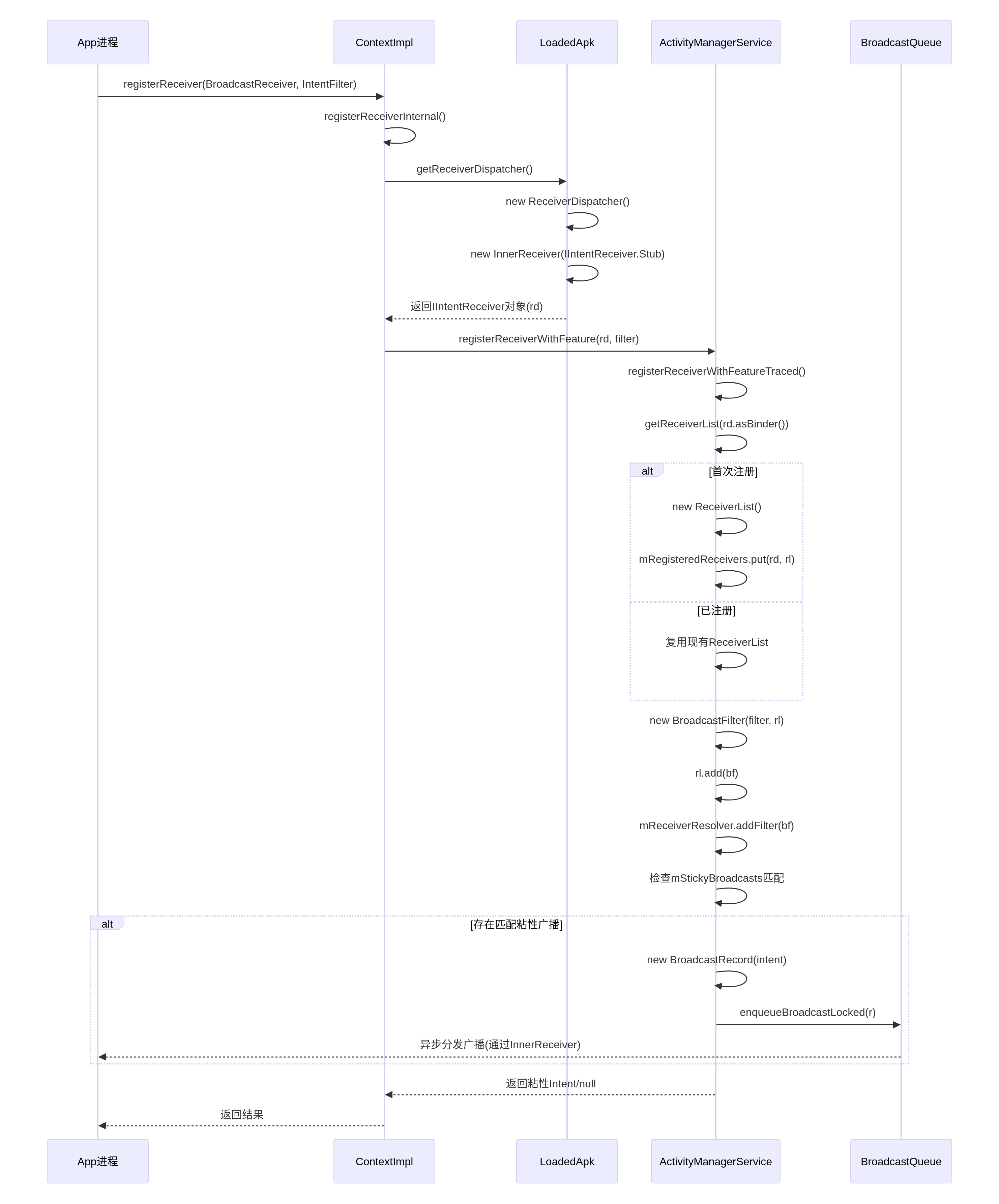

源碼流程：?

app.registerReceiver()->Context.registerReceiver(BroadcastReceiver, IntentFilter)#Context.registerReceiver(BroadcastReceiver, IntentFilter)->Context.registerReceiverInternal()##Context.registerReceiverInternal()->LoadedApk.getReceiverDispatcher：返回一個為IIntentReceiver類型的ReceiverDispatcher（廣播快遞員）###LoadedApk.getReceiverDispatcher->ReceiverDispatcher實例化####ReceiverDispatcher實例化->InnerReceiver實例化：可以看到 InnerReceiver extends IIntentReceiver.Stub 是跨進程對象的一個實體##Context.registerReceiverInternal()->ActivityManagerService.registerReceiverWithFeature(IIntentReceiver)###ActivityManagerService.registerReceiverWithFeature(IIntentReceiver)->ActivityManagerService.registerReceiverWithFeatureTraced####ActivityManagerService.registerReceiverWithFeatureTraced->RegisteredReceivers.get(receiver.asBinder())創建ReceiverList,并mRegisteredReceivers全局注冊表記錄####ActivityManagerService.registerReceiverWithFeatureTraced->new BroadcastFilter:創建BroadcastFilter并注冊到Resolver，并mReceiverResolver注冊到全局過濾器####ActivityManagerService.registerReceiverWithFeatureTraced->new BroadcastRecord創建廣播記錄并加入隊列，并mBroadcastQueue.enqueueBroadcastLocked(r)異步分發

源碼重點函數分析：

注冊廣播接收器

registerReceiver來時往里面看，因為Activity是Context的子類，這個注冊的方法的實現則是在ContextImpl當中，其中最終調用的方法為registerReceiverInternal，代碼如下???

/**?* 動態注冊廣播接收器的核心方法，完成跨進程通信的Binder封裝和AMS注冊?* @param receiver 開發者定義的廣播接收器實例?* @param userId 用戶ID（多用戶支持）?* @param filter 意圖過濾器，描述接收器感興趣的廣播類型?* @param broadcastPermission 接收廣播所需的權限（可選）?* @param scheduler 指定回調線程的Handler（null則使用主線程Handler）?* @param context 關聯的Context對象?* @param flags 注冊標志位?* @return 匹配的粘性廣播Intent（若無則返回null）?*/private Intent registerReceiverInternal(BroadcastReceiver receiver, int userId,? ? ? ? IntentFilter filter, String broadcastPermission,? ? ? ? Handler scheduler, Context context, int flags) {? ? // 1. 創建跨進程通信對象IIntentReceiver? ? IIntentReceiver rd = null;? ? if (receiver != null) {? ? ? ? if (mPackageInfo != null && context != null) {? ? ? ? ? ? // 1.1 使用主線程Handler（若未指定）? ? ? ? ? ? if (scheduler == null) {? ? ? ? ? ? ? ? scheduler = mMainThread.getHandler(); // 獲取ActivityThread的H主線程Handler[1,3](@ref)? ? ? ? ? ? }? ? ? ? ? ? // 1.2 通過LoadedApk獲取ReceiverDispatcher（封裝跨進程Binder對象）? ? ? ? ? ? rd = mPackageInfo.getReceiverDispatcher(? ? ? ? ? ? ? ? receiver, context, scheduler,? ? ? ? ? ? ? ? mMainThread.getInstrumentation(), true); // true表示需要注冊[1,5](@ref)? ? ? ? } else {? ? ? ? ? ? // 1.3 備用路徑：直接創建ReceiverDispatcher（非標準場景）? ? ? ? ? ? if (scheduler == null) {? ? ? ? ? ? ? ? scheduler = mMainThread.getHandler();? ? ? ? ? ? }? ? ? ? ? ? rd = new LoadedApk.ReceiverDispatcher(mMainThread.getApplicationThread(),? ? ? ? ? ? ? ? ? ? receiver, context, scheduler, null, true).getIIntentReceiver();? ? ? ? }? ? }? ? try {? ? ? ? // 2. 跨進程調用AMS注冊廣播? ? ? ? final Intent intent = ActivityManager.getService().registerReceiverWithFeature(? ? ? ? ? ? ? ? mMainThread.getApplicationThread(), // 應用主線程的IApplicationThread對象? ? ? ? ? ? ? ? mBasePackageName, ? ? ? ? ? ? ? ? ? // 包名標識? ? ? ? ? ? ? ? getAttributionTag(), ? ? ? ? ? ? ? ?// 歸因標簽（用于權限跟蹤）? ? ? ? ? ? ? ? AppOpsManager.toReceiverId(receiver), // 接收器唯一ID? ? ? ? ? ? ? ? rd, ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?// 跨進程回調接口? ? ? ? ? ? ? ? filter, ? ? ? ? ? ? ? ? ? ? ? ? ? ?// 意圖過濾器? ? ? ? ? ? ? ? broadcastPermission, ? ? ? ? ? ? ? // 所需權限? ? ? ? ? ? ? ? userId, ? ? ? ? ? ? ? ? ? ? ? ? ? ?// 用戶ID? ? ? ? ? ? ? ? flags); ? ? ? ? ? ? ? ? ? ? ? ? ? ?// 標志位[5](@ref)? ? ? ? // 3. 處理返回的粘性廣播（若存在）? ? ? ? if (intent != null) {? ? ? ? ? ? intent.setExtrasClassLoader(getClassLoader());? ? ? ? ? ? // 3.1 準備Intent數據安全傳輸到應用進程? ? ? ? ? ? intent.prepareToEnterProcess(? ? ? ? ? ? ? ? ActivityThread.isProtectedBroadcast(intent),? ? ? ? ? ? ? ? getAttributionSource()); // 檢查簽名權限保護[3](@ref)? ? ? ? }? ? ? ? return intent;? ? } catch (RemoteException e) {? ? ? ? throw e.rethrowFromSystemServer(); // 處理Binder通信異常? ? }}

通過 LoadedApk.getReceiverDispatcher() 將 BroadcastReceiver 包裝為 IIntentReceiver（Binder接口），內部創建 ReceiverDispatcher 和 InnerReceiver（IIntentReceiver.Stub 實現類），構成雙向通信橋梁

獲取廣播分發器 getReceiverDispatcher

橋接BroadcastReceiver和Binder通信，含InnerReceiver和Handler?????

/**?* 為BroadcastReceiver創建/獲取跨進程通信的IIntentReceiver對象?* @param r 開發者定義的廣播接收器實例?* @param context 關聯的Context對象（通常為Activity/Service）?* @param handler 指定回調線程的Handler（主線程Handler）?* @param instrumentation 測試工具類（正常場景為null）?* @param registered 是否為持久化注冊（動態注冊通常為true）?* @return IIntentReceiver Binder接口對象，用于AMS跨進程回調?*/public IIntentReceiver getReceiverDispatcher(BroadcastReceiver r,? ? ? ? Context context, Handler handler,? ? ? ? Instrumentation instrumentation, boolean registered) {? ? // 線程安全：通過synchronized保護mReceivers數據結構? ? synchronized (mReceivers) {? ? ? ? LoadedApk.ReceiverDispatcher rd = null;? ? ? ? ArrayMap<BroadcastReceiver, LoadedApk.ReceiverDispatcher> map = null;? ? ? ? // 1. 嘗試從緩存中獲取已注冊的ReceiverDispatcher? ? ? ? if (registered) {? ? ? ? ? ? // 1.1 獲取當前Context對應的接收器映射表? ? ? ? ? ? map = mReceivers.get(context); ?// mReceivers: ArrayMap<Context, ArrayMap<BroadcastReceiver, ReceiverDispatcher>>? ? ? ? ? ? if (map != null) {? ? ? ? ? ? ? ? rd = map.get(r); ?// 檢查是否已存在相同接收器的Dispatcher? ? ? ? ? ? }? ? ? ? }? ? ? ? // 2. 緩存未命中時創建新對象? ? ? ? if (rd == null) {? ? ? ? ? ? // 2.1 構造ReceiverDispatcher（含跨進程Binder對象）? ? ? ? ? ? rd = new ReceiverDispatcher(? ? ? ? ? ? ? ? mActivityThread.getApplicationThread(), // IApplicationThread對象? ? ? ? ? ? ? ? r, ?// 用戶定義的BroadcastReceiver? ? ? ? ? ? ? ? context,? ? ? ? ? ? ? ? handler, ?// 主線程Handler（確保onReceive在主線程執行）? ? ? ? ? ? ? ? instrumentation,? ? ? ? ? ? ? ? registered? ? ? ? ? ? );? ? ? ? ? ? // 2.2 持久化注冊時加入緩存? ? ? ? ? ? if (registered) {? ? ? ? ? ? ? ? if (map == null) {? ? ? ? ? ? ? ? ? ? map = new ArrayMap<BroadcastReceiver, LoadedApk.ReceiverDispatcher>();? ? ? ? ? ? ? ? ? ? mReceivers.put(context, map); ?// 建立Context到接收器映射的關系? ? ? ? ? ? ? ? }? ? ? ? ? ? ? ? map.put(r, rd); ?// 緩存鍵：BroadcastReceiver對象? ? ? ? ? ? }? ? ? ? } else {? ? ? ? ? ? // 3. 緩存命中時校驗有效性? ? ? ? ? ? rd.validate(context, handler); ?// 檢查Context和Handler是否匹配? ? ? ? }? ? ? ? // 4. 標記為活躍狀態（防止被意外回收）? ? ? ? rd.mForgotten = false;? ? ? ? // 5. 返回InnerReceiver（IIntentReceiver.Stub的實現類）? ? ? ? return rd.getIIntentReceiver();? ? }}

AMS注冊廣播接收器方法

動態注冊核心步驟

ReceiverList管理：同一IIntentReceiver Binder對象對應一個ReceiverList，避免重復注冊。

BroadcastFilter注冊：將廣播過濾器加入全局mReceiverResolver，后續廣播分發時快速匹配

private Intent registerReceiverWithFeatureTraced(IApplicationThread caller, String callerPackage,?? ? ? ? String callerFeatureId, String receiverId, IIntentReceiver receiver,?? ? ? ? IntentFilter filter, String permission, int userId, int flags) {? ? // 1. 權限與調用者驗證? ? enforceNotIsolatedCaller("registerReceiver"); // 禁止隔離進程調用? ? ProcessRecord callerApp = getRecordForAppLOSP(caller); // 獲取調用者進程記錄? ? // 驗證調用者包名與進程匹配性（防止偽造身份）? ? if (!UserHandle.isCore(callerApp.info.uid) && !callerApp.getPkgList().containsKey(callerPackage)) {? ? ? ? throw new SecurityException("Package/Process mismatch");? ? }? ? // 2. 用戶ID處理與優先級檢查? ? userId = mUserController.handleIncomingUser(callingPid, callingUid, userId, ...);? ? if (UserHandle.isCore(callingUid)) {? ? ? ? // 系統進程注冊重要廣播時需設置優先級（如USER_ACTION/PACKAGE_ACTION等）? ? ? ? if (filter.getPriority() == 0) {? ? ? ? ? ? filter.setPriority(IntentFilter.SYSTEM_HIGH_PRIORITY); // 默認高優先級? ? ? ? }? ? }? ? // 3. 粘性廣播（Sticky Broadcast）匹配? ? ArrayList<StickyBroadcast> stickyBroadcasts = null;? ? synchronized (mStickyBroadcasts) {? ? ? ? // 遍歷IntentFilter的Action，查找匹配的粘性廣播? ? ? ? for (String action : filter.actionsIterator()) {? ? ? ? ? ? for (int userId : {UserHandle.USER_ALL, callingUserId}) {? ? ? ? ? ? ? ? ArrayMap<String, ArrayList<StickyBroadcast>> stickies = mStickyBroadcasts.get(userId);? ? ? ? ? ? ? ? if (stickies != null && stickies.containsKey(action)) {? ? ? ? ? ? ? ? ? ? stickyBroadcasts.addAll(stickies.get(action)); // 收集匹配的粘性廣播? ? ? ? ? ? ? ? }? ? ? ? ? ? }? ? ? ? }? ? }? ? // 4. 動態接收器注冊核心邏輯? ? synchronized (this) {? ? ? ? // 4.1 創建或獲取ReceiverList（同一Binder對象對應一個ReceiverList）? ? ? ? ReceiverList rl = mRegisteredReceivers.get(receiver.asBinder());? ? ? ? if (rl == null) {? ? ? ? ? ? rl = new ReceiverList(this, callerApp, callingPid, callingUid, userId, receiver);? ? ? ? ? ? if (rl.app != null) {? ? ? ? ? ? ? ? rl.app.mReceivers.addReceiver(rl); // 關聯到進程記錄? ? ? ? ? ? } else {? ? ? ? ? ? ? ? receiver.asBinder().linkToDeath(rl, 0); // 跨進程死亡監聽? ? ? ? ? ? }? ? ? ? ? ? mRegisteredReceivers.put(receiver.asBinder(), rl); // 全局注冊表記錄? ? ? ? }? ? ? ? // 4.2 創建BroadcastFilter并注冊到Resolver? ? ? ? BroadcastFilter bf = new BroadcastFilter(filter, rl, callerPackage, ...);? ? ? ? if (!rl.containsFilter(filter)) {? ? ? ? ? ? rl.add(bf); // 添加到ReceiverList? ? ? ? ? ? mReceiverResolver.addFilter(bf); // 注冊到全局過濾器? ? ? ? }? ? ? ? // 5. 處理匹配的粘性廣播（立即分發給新注冊的接收器）? ? ? ? if (stickyBroadcasts != null) {? ? ? ? ? ? ArrayList<BroadcastFilter> receivers = new ArrayList<>();? ? ? ? ? ? receivers.add(bf);? ? ? ? ? ? for (StickyBroadcast broadcast : stickyBroadcasts) {? ? ? ? ? ? ? ? // 創建廣播記錄并加入隊列? ? ? ? ? ? ? ? BroadcastRecord r = new BroadcastRecord(..., broadcast.intent, ..., receivers);? ? ? ? ? ? ? ? mBroadcastQueue.enqueueBroadcastLocked(r); // 異步分發? ? ? ? ? ? }? ? ? ? }? ? ? ? return stickyBroadcasts != null ? stickyBroadcasts.get(0).intent : null; // 返回首個粘性Intent? ? }}

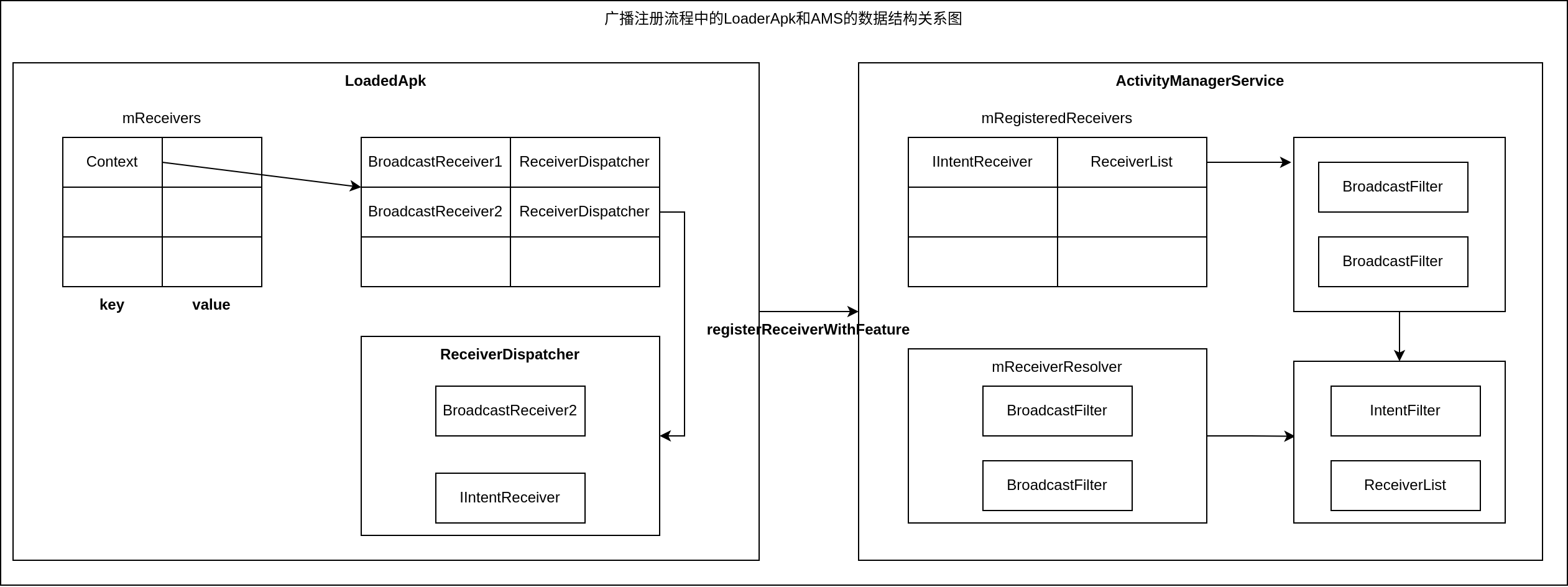

廣播注冊流程中的LoaderApk和AMS的數據結構關系圖

廣播注冊流程小結

1. App進程：打包“快遞員”

需求發起：App調用registerReceiver，就像下單寄快遞，告訴系統要接收哪種廣播（IntentFilter）

包裝處理：

ReceiverDispatcher：系統把開發者寫的BroadcastReceiver打包成“快遞員”，負責跨進程送貨（IIntentReceiver接口）

InnerReceiver：這個“快遞員”有個Binder工牌（IIntentReceiver.Stub），AMS憑工牌找到App的家（主線程）送貨

2. 跨進程：向AMS“登記收貨地址”

Binder快遞：把“快遞員”的工牌和收貨要求（IntentFilter）通過Binder寄給AMS（registerReceiverWithFeature）

防重復注冊：AMS用工牌（Binder對象）當身份證，檢查是否已登記過，避免重復注冊

3. AMS：建立“收貨檔案”

檔案管理：

ReceiverList：以Binder工牌為Key，建一個“收貨清單”，記錄同一接收器的所有過濾條件

BroadcastFilter：把IntentFilter和接收器綁定，存到全局“快遞分揀系統”（mReceiverResolver）

粘性廣播：如果歷史廣播中有匹配的“包裹”，直接塞進分發隊列（mBroadcastQueue）馬上派送

關鍵角色比喻
