maxwell基礎操作
一.Maxwell基礎操作：新建項目
二.maxwell3D界面
? ? ? ? ??三.maxwell3D繪圖
3.1繪制圓柱體的方法
3.2繪制正方體的方法
3.3繪制球體的方法
3.4布爾運算
3.5建立RelativeCS1坐標系
maxwell基礎操作
一.Maxwell基礎操作：新建項目
打開Maxwell軟件后，點擊菜單欄的"File"選項，在下拉菜單中選擇"New "。系統將自動創建一個空白項目，并進入默認的工作界面。
在新建項目后，建議立即設置項目名稱和保存路徑。通過點擊"File"菜單中的"Save ?As"選項，可以指定項目文件的存儲位置和名稱。這一操作有助于后續文件的組織和管理。
二.maxwell3D界面

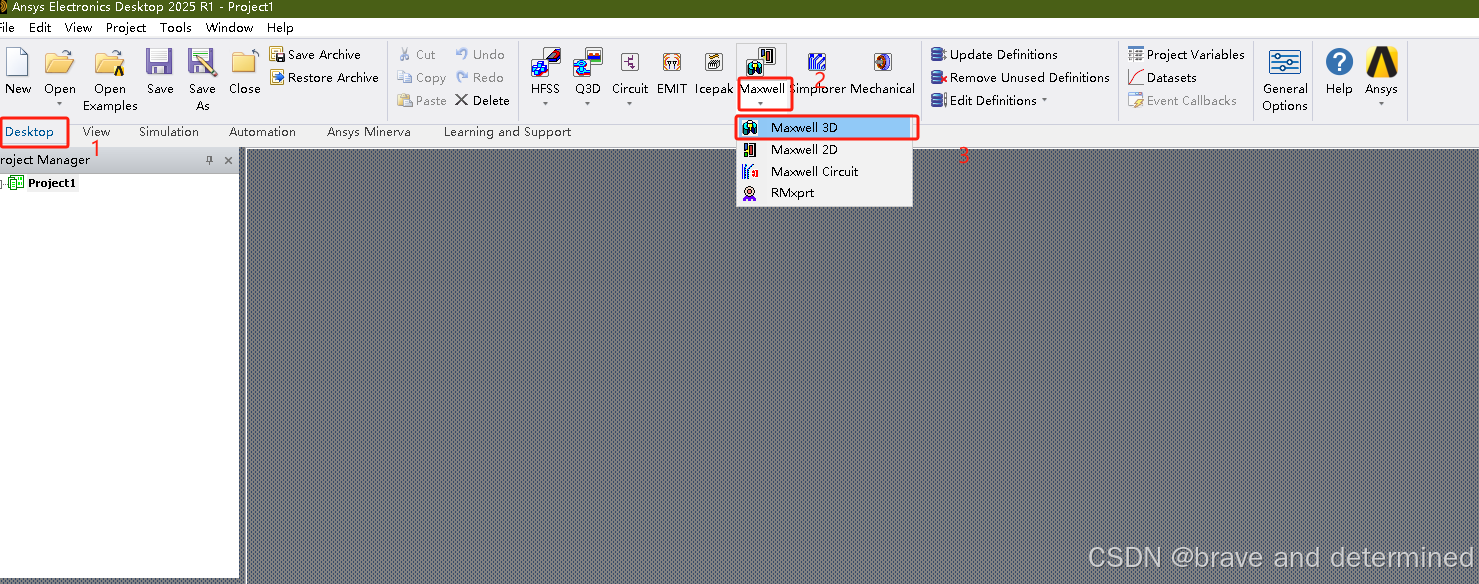

2.1切換為maxwell3D設計
-
如圖：選擇DESKTOP選項卡
-
找到Maxwell選項，點擊下方三角號
-
找到Maxwell 3D?點擊切換
2.2Maxwell 3D界面概覽
Maxwell 3D 界面概覽
2.3菜單欄功能說明
File
- 提供文件操作功能，包括新建、打開、保存、導入/導出模型或數據，以及退出程序等選項。
Edit
- 包含通用編輯操作，如撤銷、重做、復制、粘貼、刪除，以及對象屬性修改等功能。
View
- 控制視圖顯示，如縮放、旋轉、平移視圖，切換顯示模式（線框/實體），以及顯示/隱藏坐標軸、網格等輔助工具。
Project
- 管理項目結構，例如添加新設計、重命名設計、配置項目屬性等。
Draw
- 提供幾何建模工具，用于創建基本圖形（如長方體、圓柱體）或自定義形狀，支持草圖繪制和參數化設計。
Modeler
- 包含高級建模功能，如布爾運算（合并、剪切）、陣列復制、拉伸旋轉等操作，用于復雜模型構建。
Maxwell 3D
- 專用于電磁場仿真設置，包括材料分配、邊界條件、激勵源定義、求解器配置及分析類型選擇（如靜磁場、渦流場）。
Tools
- 集成輔助工具，如參數化掃描、優化設計、腳本運行、宏錄制及后處理數據查看器等。
Window
- 管理多窗口布局，支持切換不同設計窗口或調整窗口排列方式。
Help
- 提供用戶手冊、教程鏈接、軟件版本信息及技術支持入口。
2.4Maxwell 3D 界面模塊
Desktop
- Desktop 是 Maxwell 3D 的主工作區，提供項目文件管理、工程創建和基礎設置功能。用戶在此區域新建或打開工程文件，調整全局參數，并切換其他模塊。
View
- View 模塊用于調整模型顯示方式，包括視角控制（旋轉、縮放、平移）、渲染模式（線框、實體、透明）和視圖布局（多窗口、剖切面）。支持自定義坐標系和背景設置。
Draw
- Draw 提供幾何建模工具，涵蓋基本形狀（長方體、圓柱體、球體）和高級操作（布爾運算、拉伸、旋轉）。用戶可通過參數化輸入或交互式繪圖創建 3D 模型。
Model
- Model 模塊用于定義材料屬性、邊界條件和激勵源。包含材料庫（導電率、磁導率）、繞組設置（電流、電壓源）以及運動部件（平移、旋轉機構）的配置。
Simulation
- Simulation 控制求解器設置，包括分析類型（靜磁場、渦流、瞬態場）、網格劃分（自適應或手動）、求解參數（精度、迭代次數）和并行計算選項。支持多物理場耦合設置。
Result
- Result 用于后處理和數據可視化，生成場分布圖（磁場強度、電流密度）、曲線圖（力-位移、損耗-頻率）和數值報告（扭矩、電感）。支持導出數據至 CSV 或圖像格式。
Automation
- Automation 提供腳本和 API 接口（Python、VBScript），用于批量仿真、參數化掃描和自定義工作流。可調用 Ansys Electronics Desktop 的自動化命令。
Ansys Minerva
- Ansys Minerva 是協同仿真管理平臺，支持版本控制、任務調度和團隊協作。用戶可直接從 Maxwell 3D 上傳模型或結果至 Minerva 進行共享與審閱。
Learning and Support
- 該模塊集成官方文檔、教程視頻和案例庫，涵蓋基礎操作到高級應用的指導內容。提供快速訪問 Ansys Learning Hub 和客戶支持服務的入口。
三.maxwell3D繪圖
3.1繪制圓柱體的方法
- 在工具欄或菜單中找到繪圖工具，展開選項后選擇“Cylinder”（圓柱體）。
- 進入圓柱體繪制模式后，通過鼠標或輸入數值定義參數。

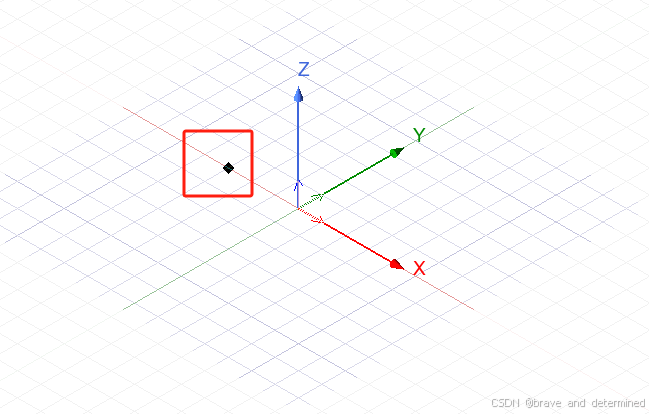

- 在屬性面板或彈出的對話框中設置圓柱體的底面圓心位置。點擊鼠標左鍵確認圓心坐標，確保位置準確。
- 輸入圓柱體的底面直徑數值，或通過鼠標拖動調整直徑大小。再次點擊鼠標左鍵確認直徑參數，完成底面圓的繪制。
- 設置圓柱體的高度數值，可通過鍵盤輸入或鼠標拖動調整。點擊鼠標左鍵確認高度參數，生成三維圓柱體模型。
3.2繪制正方體的方法
- 在工具欄或菜單中找到繪圖工具，展開選項后選擇“BOX”（正方體）。
- 進入正方體繪制模式后，通過鼠標或輸入數值定義參數。
- 在屬性面板或彈出的對話框中設置正方體的底面中心位置。點擊鼠標左鍵確認中心坐標，確保位置準確。
- 輸入正方體的邊長數值，或通過鼠標拖動調整尺寸。再次點擊鼠標左鍵確認邊長參數，完成底面正方形的繪制。
- 設置正方體的高度數值，可通過鍵盤輸入或鼠標拖動調整。點擊鼠標左鍵確認高度參數，生成三維正方體模型。
3.3繪制球體的方法
- 在工具欄或菜單中找到繪圖工具，展開選項后選擇“Sphere”（球體）。
- 進入球體繪制模式后，通過鼠標或輸入數值定義參數。
- 在屬性面板或彈出的對話框中設置球體的中心位置。點擊鼠標左鍵確認中心坐標，確保位置準確。
- 輸入球體的半徑數值，或通過鼠標拖動調整半徑大小。再次點擊鼠標左鍵確認半徑參數，完成球體的繪制。
- 生成的球體將在三維視圖中顯示，可通過旋轉視圖或調整光照效果查看其立體形態。
3.4布爾運算
布爾運算的基本概念
- 布爾運算在MAXWELL中用于合并、相交或減去兩個對象。常見的操作包括并集（Union）、差集（Subtract）和交集（Intersect）。
準備球體和正方體
- 確保場景中已存在球體和正方體兩個對象。調整它們的位置和大小，使兩者部分重疊以便觀察布爾運算的效果。通過移動工具調整對象的位置，確保相交區域符合預期。
選擇布爾運算工具
在工具欄或菜單中找到布爾運算選項，通常位于“修改”或“建模”分類下。選擇布爾運算工具后，系統會提示選擇操作類型（并集、差集或交集）。根據需求點擊相應的選項。
設置操作對象
布爾運算需要指定基礎對象和目標對象。以差集為例，選擇正方體作為基礎對象，球體作為目標對象，運算后正方體上將減去與球體重疊的部分。確認選擇順序和運算類型無誤后，點擊確認執行操作。
檢查運算結果
布爾運算完成后，生成的復合對象將顯示在視圖中。旋轉視圖或切換線框模式以檢查內部結構是否完整。若出現破面或異常，可能是由于對象未完全相交或拓撲結構復雜導致。
3.5建立RelativeCS1坐標系
在Maxwell中建立RelativeCS1坐標系的方法
在ANSYS Maxwell中，RelativeCS1（相對坐標系1）可以基于現有坐標系創建，用于輔助建模或分析。以下是具體操作步驟：
- 3D Modeler界面。在菜單欄選擇"Modeler" > "Coordinate System" > "Create" > "Relative CS" > "Offset"。
- 在彈出的對話框中設置坐標系的偏移參數。X、Y、Z分別代表新坐標系相對于原坐標系的偏移距離，根據需要輸入數值。Rotation參數可以定義坐標系繞各軸的旋轉角度。
- 確認參數后點擊"OK"完成創建。在項目管理器中會顯示新創建的RelativeCS1坐標系，可以右鍵點擊進行重命名或其他編輯操作。
技巧
- RelativeCS1坐標系繼承自全局坐標系，但位置和方向可以調整。這種坐標系特別適合以下場景：需要重復使用相同建模操作但位置不同時；或者需要基于某個特定位置建立局部參考系時。
- 通過快捷鍵"F5"可以快速切換坐標系顯示。在建模過程中，隨時可以通過下拉菜單切換當前工作坐標系。注意任何在新坐標系下創建的模型都會自動轉換為全局坐標系坐標。
