Linux 內核網絡協議棧 ------sk_buff 結構體以及完全解釋（2.6.16）

在2.6.24之后這個結構體有了較大的變化，此處先說一說2.6.16版本的sk_buff，以及解釋一些問題。

一、

先直觀的看一下這個結構體~~~~~~~~~~~~~~~~~~~~~~在下面解釋每個字段的意義~~~~~~~~~~~

[cpp]?view plain?copy
?print?
struct?sk_buff?{??
?????????/*?These?two?members?must?be?first.?*/??
?????????struct?sk_buff??????????*next;??
?????????struct?sk_buff??????????*prev;??
???
?????????struct?sock?????????????*sk;??
?????????struct?skb_timeval??????tstamp;??
?????????struct?net_device???????*dev;??
?????????struct?net_device???????*input_dev;??
???
?????????union?{??
?????????????????struct?tcphdr???*th;??
?????????????????struct?udphdr???*uh;??
?????????????????struct?icmphdr??*icmph;??
?????????????????struct?igmphdr??*igmph;??
?????????????????struct?iphdr????*ipiph;??
?????????????????struct?ipv6hdr??*ipv6h;??
?????????????????unsigned?char???*raw;??
?????????}?h;??
???
?????????union?{??
?????????????????struct?iphdr????*iph;??
?????????????????struct?ipv6hdr??*ipv6h;??
?????????????????struct?arphdr???*arph;??
?????????????????unsigned?char???*raw;??
?????????}?nh;??
???
?????????union?{??
?????????????????unsigned?char???*raw;??
?????????}?mac;??
???
?????????struct??dst_entry???????*dst;??
?????????struct??sec_path????????*sp;??
???
?????????/*?
??????????*?This?is?the?control?buffer.?It?is?free?to?use?for?every?
??????????*?layer.?Please?put?your?private?variables?there.?If?you?
??????????*?want?to?keep?them?across?layers?you?have?to?do?a?skb_clone()?
??????????*?first.?This?is?owned?by?whoever?has?the?skb?queued?ATM.?
??????????*/??
?????????char????????????????????cb[48];??
???
?????????unsigned?int????????????len,??
?????????????????????????????????data_len,??
?????????????????????????????????mac_len,??
?????????????????????????????????csum;??
?????????__u32???????????????????priority;??
?????????__u8????????????????????local_df:1,??
?????????????????????????????????cloned:1,??
?????????????????????????????????ip_summed:2,??
?????????????????????????????????nohdr:1,??
?????????????????????????????????nfctinfo:3;??
?????????__u8????????????????????pkt_type:3,??
?????????????????????????????????fclone:2,??
?????????????????????????????????ipvs_property:1;??
?????????__be16??????????????????protocol;??
???
?????????void????????????????????(*destructor)(struct?sk_buff?*skb);??
#ifdef?CONFIG_NETFILTER??
?????????__u32???????????????????nfmark;??
?????????struct?nf_conntrack?????*nfct;??
#if?defined(CONFIG_NF_CONNTRACK)?||?defined(CONFIG_NF_CONNTRACK_MODULE)??
?????????struct?sk_buff??????????*nfct_reasm;??
#endif??
#ifdef?CONFIG_BRIDGE_NETFILTER??
?????????struct?nf_bridge_info???*nf_bridge;??
#endif??
#endif?/*?CONFIG_NETFILTER?*/??
#ifdef?CONFIG_NET_SCHED??
?????????__u16???????????????????tc_index;???????/*?traffic?control?index?*/??
#ifdef?CONFIG_NET_CLS_ACT??
?????????__u16???????????????????tc_verd;????????/*?traffic?control?verdict?*/??
#endif??
#endif??
???
???
?????????/*?These?elements?must?be?at?the?end,?see?alloc_skb()?for?details.??*/??
?????????unsigned?int????????????truesize;??
?????????atomic_t????????????????users;??
?????????unsigned?char???????????*head,??
?????????????????????????????????*data,??
?????????????????????????????????*tail,??
?????????????????????????????????*end;??
};??

> : next和prev，這兩個域是用來連接相關的skb的(例如如果有分片，將這些分片連接在一起可以)

> : sk，指向報文所屬的套接字指針

> : tstamp，記錄接收或者傳輸報文的時間戳

> : dev和input_dev，記錄接收或者發送的設備

>: union u，對于一個層次，例如tcp層，可能有很多不同的協議，他們的協議頭不一樣，那么這個聯合體就是記錄這些協議頭的。

? ? ?此處u就是代表傳輸層

> : union nh，代表網絡層頭

> : union mac，代表鏈路層頭

> : dst，指向des_entry結構，記錄了到達目的地的路由信息，以及其他的一些網絡特征信息。

> : sp：安全路徑，用于xfrm

> : cb[]，保存與協議相關的控制信息，每個協議可能獨立使用這些信息。

> :?重要的字段 len 和 data_len：

? ? ? len代: 表整個數據區域的長度！這里要提前解釋幾個定義，skb的組成是有sk_buff控制 + 線性數據 + 非線性數據?

? ? ? (skb_shared_info)?組成！

? ? ?后面會具體解釋是什么意思！在sk_buff這個里面沒有實際的數據，這里僅僅是控制信息，數據是通過后面的data指針指向其他內

? ? ?存塊的！那個內存塊中是線性數據和

? ? ?非線性數據！那么len就是length(線性數據) + length(非線性數據)！！！

? ? ?data_len: 指的是length(非線性數據)！！！那么可以知道：length(線性數據) = ?skb->len - skb->data_len

> : mac_len，指的是mac頭長度

> : csum，某時刻協議的校驗和

> : priority，報文排隊優先級，取決于ip中的tos域

> : local_df，允許在本地分配

> : cloned，保存當前的skb_buff是克隆的還是原始數據

> : ip_summed，是否計算ip校驗和

> : nohdr，僅僅引用數據區域

> :?pkt_type，報文類型，例如廣播，多播，回環，本機，傳出...

> : fclone，skb_buff克隆狀態

> :?ipvs_property，skb_buff是否屬于ipvs

> : protocal，協議信息

> :?nfmark，用于鉤子之間通信

> :?nfct_reasm，netfilter的跟蹤連接重新組裝指針

> :?nf_bridge，保存橋接信息

> : tc_index: Traffic control index，tc_verd: traffic control verdict

> : truesize，該緩沖區分配的所有總的內存，包括：skb_buff + 所有數據大小

> : users，保存引用skb_buff的數量

> : 重要數據字段：head，data，tail，end！！！

? ? head：指向分配給的線性數據內存首地址( 建立起一個觀念：并不是分配這么多內存，就都能被使用作為數據存儲，可能沒這么多

? ? 數據也有可能！但是也不要認為分配這么多就足夠了，也不一定(非線性數據就是例子) )

? ? data：指向保存數據內容的首地址！我們由head可以知道，head和data不一定就是指在同一個位置！！！

? ? tail：指向數據的結尾！

? ? end：指向分配的內存塊的結尾！ ( 由上面我們知道數據結尾 != 分配的內存塊的結尾 )

? ? 下面還會具體分析！！！！！！！！！！！

二、

我覺得需要先了解一些對于一個數據skb到底有什么，或者說由哪些元素組成！這就需要知道所謂的 “線性數據” 和 “非線性數據”。

基本的組成如下：

> : sk_buff ：這是一個sk_buff的控制結構

> : 線性數據區域

> : 非線性數據區域( 由skb_shared_info結構體管理 )

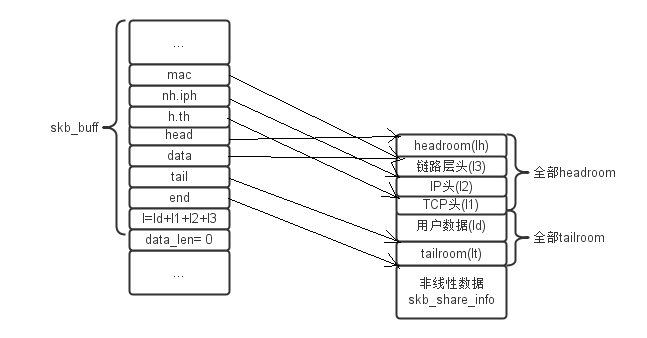

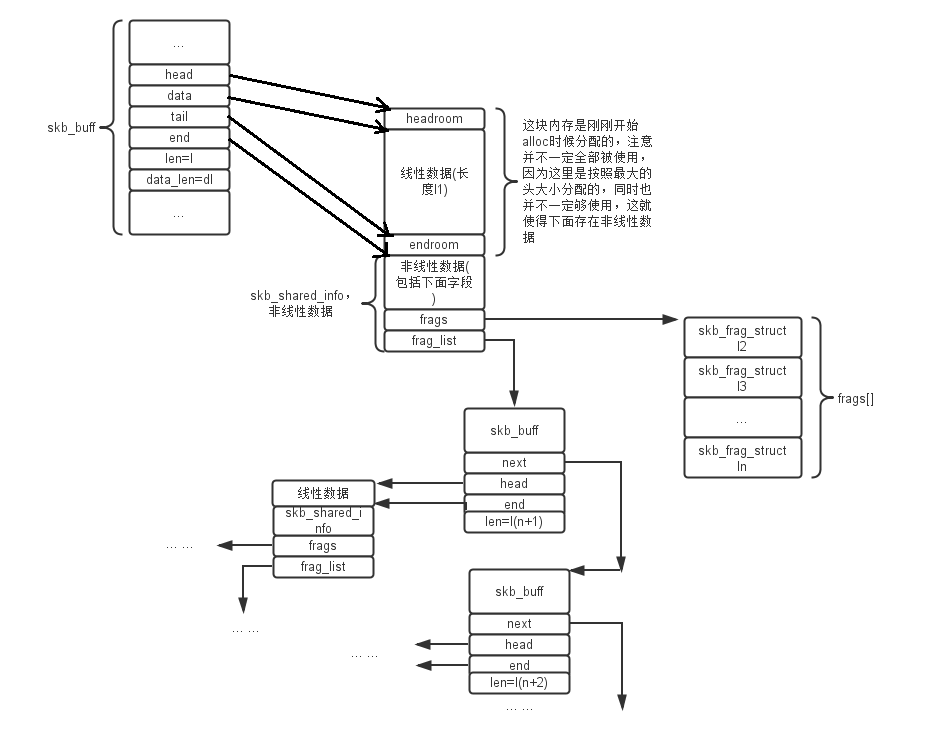

那么下面通過一個圖來看看這個skb結構到底是怎么樣的！看（圖一）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ????（圖一）

借助圖一，我們先來分析兩個重要字段：len和data_len！

之前說過len代表的是整個數據的長度，data_len代表的是非線性數據長度。我們由圖一可以看到線性數據長度為l1，再看看非線性數據，其實就是看frags[]和frag_list

ok...那么我們可以知道非線性數據長度為( l2 + ... + ln ) + ( l(n+1) + ... + lm )

即：len = l1 +?( l2 + ... + ln ) + ( l(n+1) + ... + lm )

? ? ? ? data_len =?( l2 + ... + ln ) + ( l(n+1) + ... + lm )

ok...

現在從分配內存開始解釋這個圖的由來：

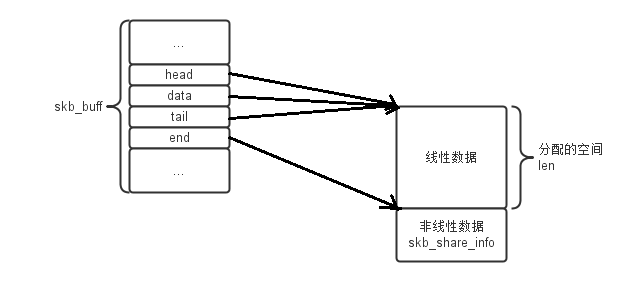

我們使用skb_alloc給skb分配空間，那么剛剛分配結束返回時候，是什么樣的情況呢？看下圖（圖二）：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? （圖二）

剛剛開始初始化的時候，預分配一個一塊線性數據區域，這個區域一般放入的是各個協議層次的不同的頭，還有一些實際數據，下面的非線性區域是為了彌補當數據真的很多的時候，作為數據區域的擴展！關于skb_shared_info具體意思下面會繼續說！注意在初始化的時候，head，data和tail都指向內存的開始位置，head在這個位置始終不變，它表示的是分配的內存的開始位置。end的位置也是不變的，表示的是分配的內存的結束位置。data和tail會隨著數據的加入和減少變化，總之表示的是放入數據的內存區域(由圖一)可知。

現在需要解釋一下skb_shared_info這個結構體，這個結構體真的是很很有特色！主要是其中的兩個字段frags和frag_list，下面繼續解釋：

[cpp]?view plain?copy
?print?
struct?skb_shared_info?{??
?????????atomic_t????????dataref;????????//?對象被引用次數??
?????????unsigned?short??nr_frags;???????//?分頁段數目，即frags數組元素個數??
?????????unsigned?short??tso_size;?????????
?????????unsigned?short??tso_segs;??
?????????unsigned?short??ufo_size;??
?????????unsigned?int????ip6_frag_id;??
?????????struct?sk_buff??*frag_list;????//?一般用于分段(還沒有非常清楚的理解)??
?????????skb_frag_t??????frags[MAX_SKB_FRAGS];?//?保存分頁數據(skb->data_len=所有的數組數據長度之和)??
};??

關于frags和frag_list沒有必然的聯系！

> : 對于frags[]一般用在，當數據真的很多，而且在線性數據區域裝不下的時候，需要使用這個，skb_frag_t中是一頁一頁的數據，先看看結構體：

[cpp]?view plain?copy
?print?
struct?skb_frag_struct?{??
?????????struct?page?*page;????//?代表一頁數據??
?????????__u16?page_offset;????//?代表相對開始位置的頁偏移量??
?????????__u16?size;???????????//?page中數據長度??
};??

需要注意的是：只有在DMA支持物理分散頁的Scatter/Gather（SG，分散/聚集）操作時候才可以使用frags[]來保存剩下的數據，否則，只能擴展線性數據區域進行保存！！！

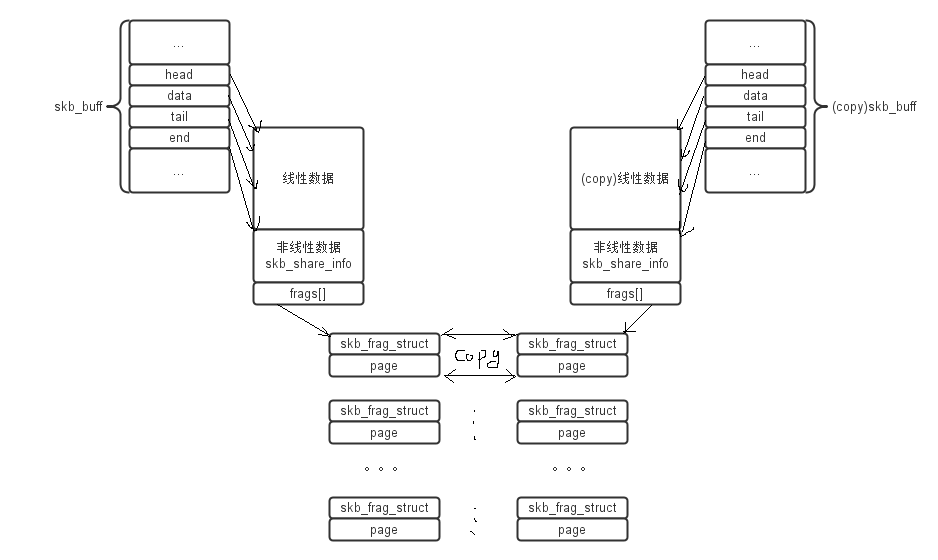

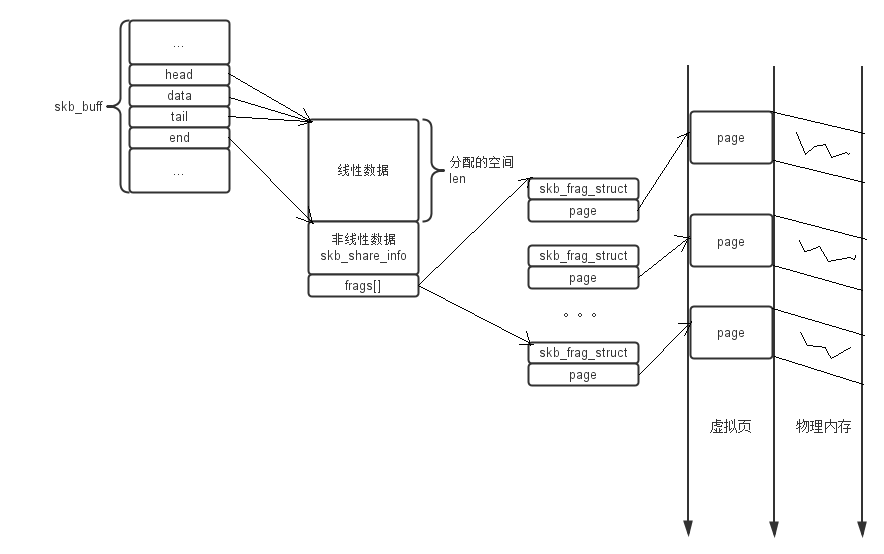

這些頁其實是其實就是虛擬頁映射到物理頁的結構，看下圖(圖三)：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? （圖三）

> : 對于frag_list來說，一般我們在分片的時候里面裝入每個片的信息，注意，每個片最終也都是被封裝成一個小的skb，這個必須

? ? ?的！

? ? ?注意：具體怎么分片的看上一篇博文：數據分片?( ?看其中的ip_fragment函數??)

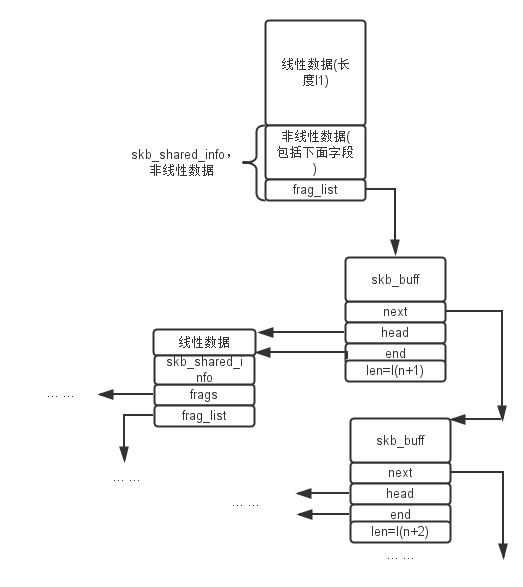

? ? ?那么看一下其基本結構如圖四：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ? （圖四）

三、

最重要的是需要理解對于這個skb是怎么操作的，在操作的過程中，每一塊的內存分配是怎么變化的，這才更重要！

看下面的函數們：

> : alloc_skb()函數

[cpp]?view plain?copy
?print?
static?inline?struct?sk_buff?*alloc_skb(unsigned?int?size,??
?????????????????????????????????????????gfp_t?priority)??
{??
?????????return?__alloc_skb(size,?priority,?0);??
}??

其實看__alloc_skb函數：

[cpp]?view plain?copy
?print?
struct?sk_buff?*__alloc_skb(unsigned?int?size,?gfp_t?gfp_mask,??
?????????????????????????????int?fclone)??
{??
?????????kmem_cache_t?*cache;??
?????????struct?skb_shared_info?*shinfo;??
?????????struct?sk_buff?*skb;??
?????????u8?*data;??
???
?????????cache?=?fclone???skbuff_fclone_cache?:?skbuff_head_cache;????//?根據克隆狀態來判斷在哪一個緩沖區進行分配cache??
???
?????????/*?Get?the?HEAD?*/??
?????????skb?=?kmem_cache_alloc(cache,?gfp_mask?&?~__GFP_DMA);????????//?得到skb，注意這里沒有包含數據，僅僅是skb_buff這個結構體??
?????????if?(!skb)??
?????????????????goto?out;??
???
?????????/*?Get?the?DATA.?Size?must?match?skb_add_mtu().?*/??
?????????size?=?SKB_DATA_ALIGN(size);?????????????????????????????????????//?獲得線性數據分片長度（注意對齊）??
?????????data?=?kmalloc(size?+?sizeof(struct?skb_shared_info),?gfp_mask);?//?注意分配的是什么，是size?+?skb_shared_info！！！！！??
?????????if?(!data)??
?????????????????goto?nodata;??
???
?????????memset(skb,?0,?offsetof(struct?sk_buff,?truesize));??????????//?初始化??
?????????skb->truesize?=?size?+?sizeof(struct?sk_buff);???????????????//?實際大小等于sk_buff?+?size，剛剛開始還沒有非線性數據??
?????????atomic_set(&skb->users,?1);????????????????????????????????????
?????????skb->head?=?data;????????????????????????????????????????????//?注意指針，這個結合上面的圖一清二楚??
?????????skb->data?=?data;??
?????????skb->tail?=?data;??
?????????skb->end??=?data?+?size;??
?????????/*?make?sure?we?initialize?shinfo?sequentially?*/??
?????????shinfo?=?skb_shinfo(skb);??
?????????atomic_set(&shinfo->dataref,?1);??
?????????shinfo->nr_frags??=?0;??
?????????shinfo->tso_size?=?0;??
?????????shinfo->tso_segs?=?0;??
?????????shinfo->ufo_size?=?0;??
?????????shinfo->ip6_frag_id?=?0;??
?????????shinfo->frag_list?=?NULL;??
???
?????????if?(fclone)?{??
?????????????????struct?sk_buff?*child?=?skb?+?1;??
?????????????????atomic_t?*fclone_ref?=?(atomic_t?*)?(child?+?1);??
???
?????????????????skb->fclone?=?SKB_FCLONE_ORIG;??
?????????????????atomic_set(fclone_ref,?1);??
???
?????????????????child->fclone?=?SKB_FCLONE_UNAVAILABLE;??
?????????}??
out:??
?????????return?skb;??
nodata:??
?????????kmem_cache_free(cache,?skb);??
?????????skb?=?NULL;??
?????????goto?out;??
}??

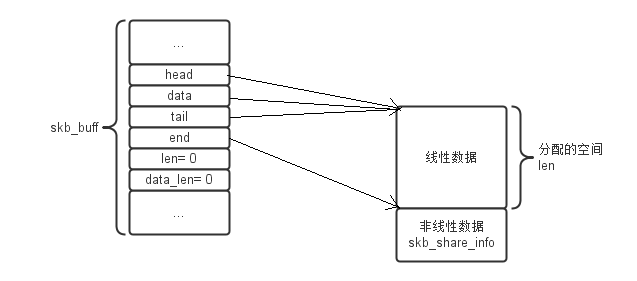

那么alloc之后的圖就是(圖五)：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ?（圖五）

其實和圖二是一樣的！我們可以看到，現在僅僅是分配了線束數據區域，但是現在還沒有數據！一定要注意！所以前面三個指針指在一起！因為沒有數據，那么len和data_len的值就是0 ！

> : skb_reserve函數

[cpp]?view plain?copy
?print?
static?inline?void?skb_reserve(struct?sk_buff?*skb,?int?len)??
{??
?????????skb->data?+=?len;??
?????????skb->tail?+=?len;??
?}??

代碼其實很easy、就是移動兩個指針而已~

這個函數很重要，是為“協議頭”預留空間！而且是盡最大的空間預留，因為很多頭都會有可選項，那么我們不知道可選項是多大，所以只能是按照最大的分配，那么也說明了一點，預留的空間headroom也就是不一定都能使用完的！可能還有剩余的，由上面的圖也可以看出來！這也是為什么需要這么多指針的問題！那么這個函數直接導致head指針和tail、data指針分離，入下面圖六所示：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ? （圖六）

注意headroom就是用來存儲各個協議頭的足夠大的空間，tailroom就可以認為是存儲其他線性數據的空間。( 這里不要曲解協議頭不是線性數據，其實協議頭也是！！！所以當增加頭的時候，data指針向上移動，當增加其他數據的時候，tail指針向下移動 )。現在data和tail指向一起，那么還是說明數據沒有！！！

> : skb_put函數 ----> 用于操作線性數據區域(tailroom區域)的用戶數據

[cpp]?view plain?copy
?print?
static?inline?unsigned?char?*skb_put(struct?sk_buff?*skb,?unsigned?int?len)??
{??
?????????unsigned?char?*tmp?=?skb->tail;??
?????????SKB_LINEAR_ASSERT(skb);????????????
?????????skb->tail?+=?len;?????????????????//?移動指針??
?????????skb->len??+=?len;?????????????????//?數據空間增大len??
?????????if?(unlikely(skb->tail>skb->end))?//?如果tail指針超過end指針了，那么處理錯誤~??
?????????????????skb_over_panic(skb,?len,?current_text_addr());??
?????????return?tmp;??
}??

這函數其實就是從tailroom預留空間，相當于是移動tail指針，這樣如果從上圖（圖六）開始看，也就是tail開始向下移動，和data分離了。。。一般來說，這樣做都是為了用戶數據再次處理，或者說為TCP/IP的負載預留空間！

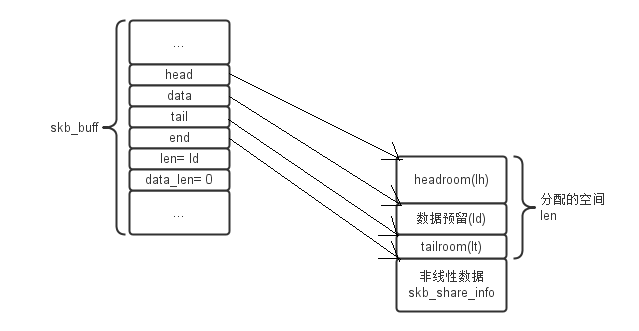

看圖七，當使用skb_put時候，由圖六---->圖七

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ? ?（圖七）

我們可以看到指針的移動data還是在headroom的下面，中間的是用戶數據預留的部分，由skb_put得到，tail表示數據結尾！再看一下sk_buff中的len，變成了數據長度ld！！

> : skb_push函數：----------> 用于操作headroom區域的協議頭

[cpp]?view plain?copy
?print?
static?inline?unsigned?char?*skb_push(struct?sk_buff?*skb,?unsigned?int?len)??
{??
?????????skb->data?-=?len;??????//?向上移動指針??
?????????skb->len??+=?len;??????//?數據長度增加??
?????????if?(unlikely(skb->data<skb->head))??//?data指針超過head那么就是處理錯誤~??
?????????????????skb_under_panic(skb,?len,?current_text_addr());??
?????????return?skb->data;??
}??

和skb_put對應，上面試操作用戶數據的，這里是操作協議頭的！其實就是data指針向上移動而已~注意len增大了哦~前面說了協議頭也是屬于數據！

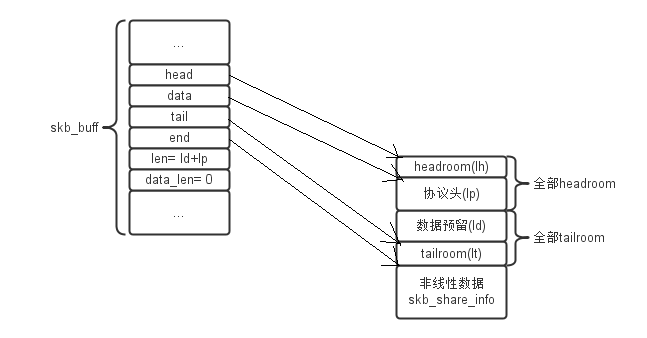

如下面圖所示，由圖七---->圖八

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ?（圖八）

我們可以知道，data向上移動了，同時注意len變成ld+lp了，其中lp是這個增加的協議頭的長度！

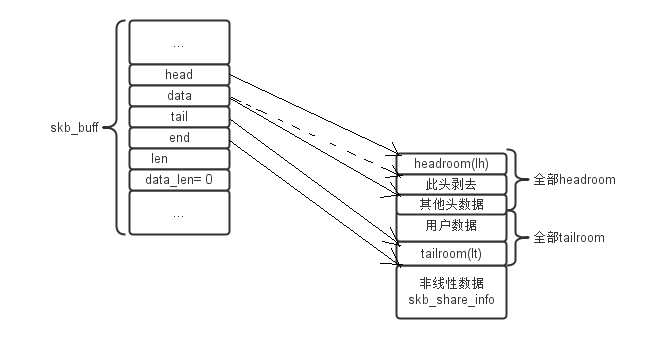

> : skb_pull函數：-----------> 其實這個函數才是與skb_push函數對應的函數！因為這是去頭函數，而skb_push是增頭函數！所以這個函數一般用在解包的時候！

[cpp]?view plain?copy
?print?
static?inline?unsigned?char?*skb_pull(struct?sk_buff?*skb,?unsigned?int?len)??
{??
?????????return?unlikely(len?>?skb->len)???NULL?:?__skb_pull(skb,?len);??
}??
???
???
static?inline?unsigned?char?*__pskb_pull(struct?sk_buff?*skb,?unsigned?int?len)??
{??
?????????if?(len?>?skb_headlen(skb)?&&??
?????????????!__pskb_pull_tail(skb,?len-skb_headlen(skb)))??
?????????????????return?NULL;??
?????????skb->len?-=?len;??????????????????????????????//?長度減小??
?????????return?skb->data?+=?len;??????????????????????//?移動指針??
}??
