引言

之前我們學習了棧和隊列數據結構，接下來我們學習一種新的數據結構——樹

學習目標

為什么要學習為什么要學習非線性結構 ---- 樹（Tree）
數的定義和基本概念
樹的表示
樹的實際應用
樹的性質

為什么要學習非線性結構 ---- 樹（Tree）

線性結構的優缺點

在線性結構中，無論是順序存儲，還是鏈式存儲，線性表均有其優缺點：

順序表優點：
1：順序存儲可以在 O(1) 的時間內找到特定次序的元素（下標的隨機訪問）
2：CPU 高速緩存，命中率較高
順序表缺點：?
1：順序存儲在，數據中間、頭部的插入和刪除元素需要挪動大量元素，需要時間O(n)
2: ?順序存儲時，會出現空間不足，只能進行空間的擴容（異地擴容代價比較大）

鏈表優點：
1：在任意位置進行數據的插入和刪除的效率高，所需時間為O(1)
2: ?按需申請空間和釋放，不存在擴容
鏈表的缺點：
1：在尋找特定次序的元素需要從鏈表頭部向后查找，需要時間O(n)
2：? CPU高速緩存，命中率低?

?其實鏈表和順序表是一個互補的數據結構
?

優化方案 ----- 樹（Tree）

樹形結構：很好的結合了順序表和鏈表的優點，可以在O(logn)的時間內完成查找、更新、插入、刪除等操作，在實際的應用中，很多算法可以借助于樹形結構高效的實現很多功能。

樹的講解流程

此時此刻大家肯定很想了解什么是樹，在本篇博客中，并不能把所有樹的結構在此篇文章中進行詳細的介紹，我會通過步步延申的方式去講解樹。
樹 ? 二叉樹? 搜索二叉樹 ? 平衡搜索二叉樹 (AVL樹和紅黑樹) ? M叉多叉平衡搜索樹 (B樹和B+樹)

1.樹的概念及結構

1.1樹的定義

樹是一種非線性的數據結構，它是由n（n>=0）個有限結點組成一個具有層次關系的集合。把它叫做樹是因

為它看起來像一棵倒掛的樹，也就是說它是根朝上，而葉朝下的。

有一個特殊的結點，稱為根結點，根結點沒有前驅結點
除根結點外，其余結點被分成M(M>0)個互不相交的集合T1、T2、……、Tm，其中每一個集合Ti(1<= i <= m)又是一棵結構與樹類似的子樹。每棵子樹的根結點有且只有一個前驅，可以有0個或多個后繼
因此，樹是遞歸定義的。

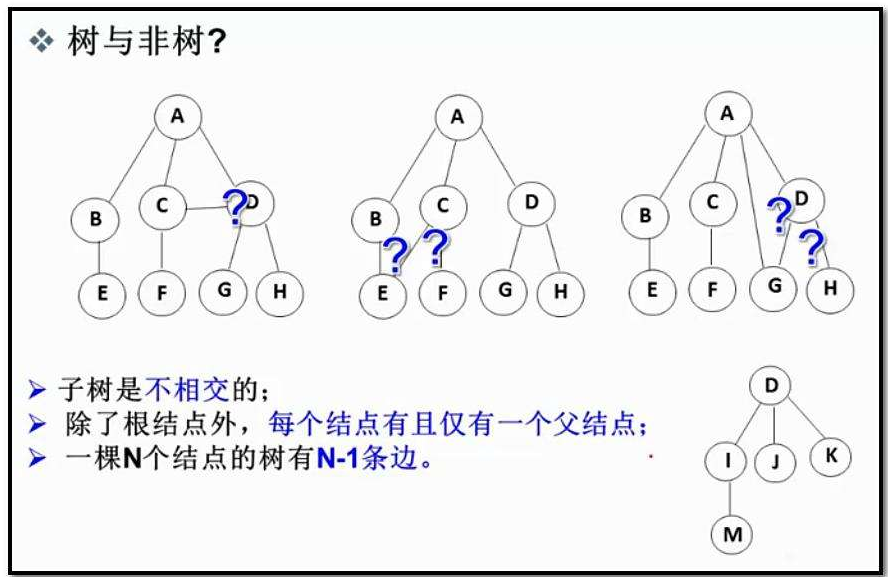

注意：樹形結構中，子樹之間不能有交集，否則就不是樹形結構。

1.2樹的基本概念

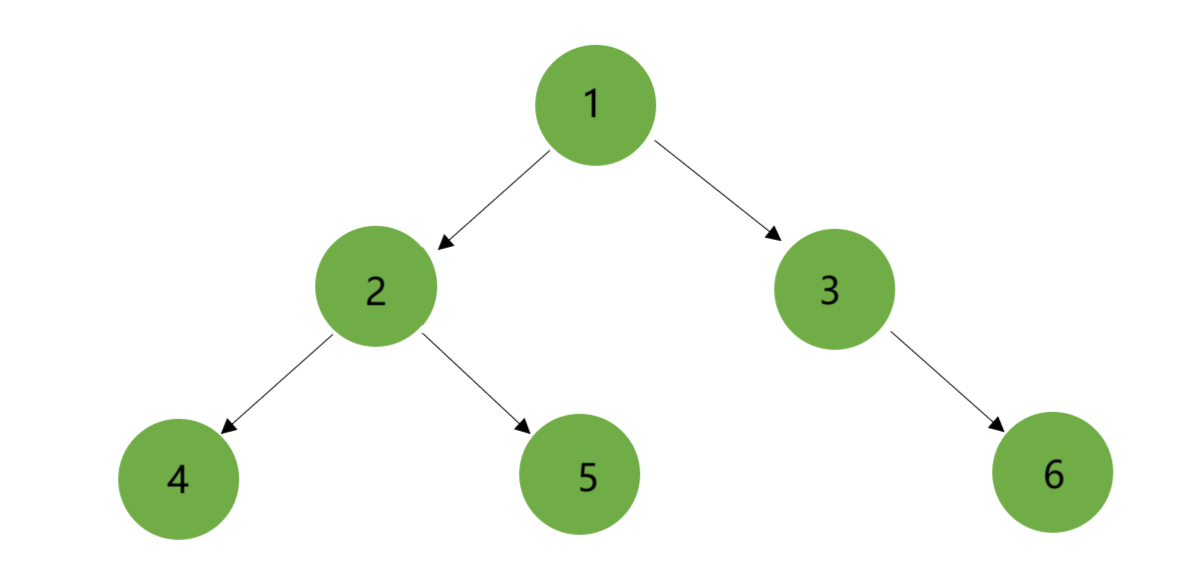

我們根據這棵樹來介紹一下樹的基本概念

節點的度：一個節點含有的子樹的個數稱為該節點的度，比如說節點1的度為2
葉節點或終端節點：度為0的節點，比如說4，5，6節點
非終端節點或分支節點：度不為0的節點，比如說2，3節點
雙親結點或父節點：若一個節點含有子節點，則這個節點稱為其子節點的父節點。比如? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 說2是4，5的父節點
孩子節點或子節點：一個節點含有的子樹的根節點稱為該節點的子節點，比如說4，5是? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 2的子節點
兄弟節點：具有相同父節點的節點互稱為兄弟節點，比如說4，5就是兄弟節點
樹的度：一棵樹中，最大的節點的度稱為樹的度，比如說上面這棵樹的度為2
節點的層次：從根開始定義起，根為第1層，根的子節點為第2層，以此類推
樹的高度或深度：樹中節點的最大層次，比如說上面這棵樹的高度為3
堂兄弟節點：雙親在同一層的節點互為堂兄弟，比如說5，6節點
節點的祖先：從根到該節點所經分支上的所有節點，比如說1就是所有節點的祖先
子孫：以某節點為根的子樹中任一節點都稱為該節點的子孫，比如說所有節點都是1的? ? ? ? ? ? ?子孫
森林：由m（m>0）棵互不相交的樹的集合稱為森林

1.3 樹的表示

我們有三種方法表示上面這棵樹：

(1)雙親表示法

雙親表示法是用順序表，也就是數組對樹進行表示的。即用順序表存儲各個節點的數據，并且同時存儲其雙親節點的下標。

注意：根節點沒有雙親節點，所以特別記為-1。

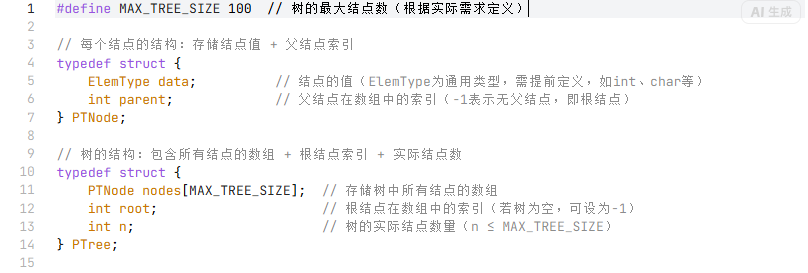

聲明如下：

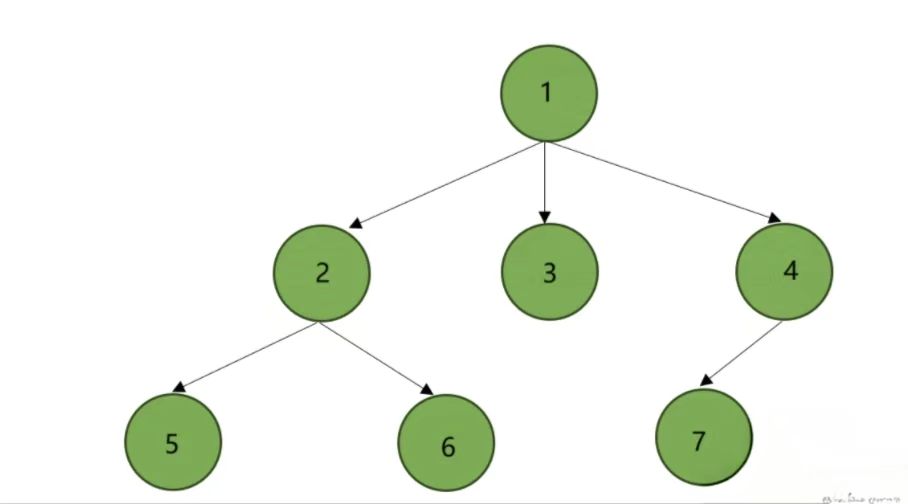

如下圖所示：

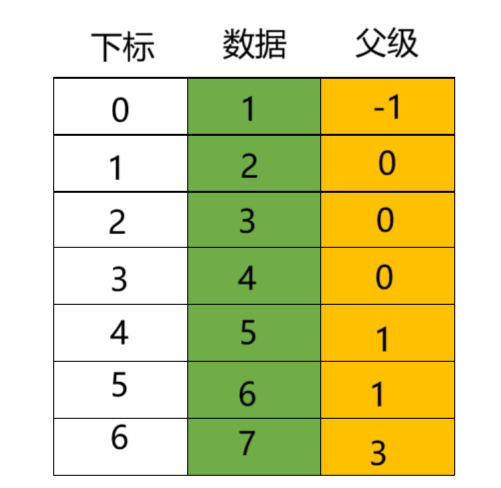

存儲方式如下：

說明：

因為根節點沒有父節點，將其父節點數組下標設置為-1，根節點存儲在順序表的第1個位置。
數據元素2、3、4的父節點為0，父節點數組下標為0，分別存儲在順序表的2、3、4個位置。
數據元素5、6的父節點為1，父節點數組下標為1，分別存儲在順序表的第5、6個位置。
數據元素7的父節點為3，父節點數組下標為3，存儲在順序表的第7個位置。

#include<stdio.h>
#include<stdlib.h>
#define MAXSIZE 10
typedef int DataType;
typedef struct TreeNode
{DataType data;int parent;
}Node;typedef struct ParentTree
{// 數據結構的樹節點Node Tnode[MAXSIZE];int n;		//當前節點個數
}Ptree;// 初始化樹
void TreeInit(Ptree* ptree, int x, int parentIndex)
{if (ptree->n >= MAXSIZE) {printf("Tree is full!\n");return;}ptree->Tnode[ptree->n].data = x;ptree->Tnode[ptree->n].parent = parentIndex;ptree->n++; // 增加節點計數
}

雙親表示法的特點：

優點：快速查找一個結點的父結點（直接通過parent字段獲取），結構簡單，空間開銷小（僅需存儲值和一個索引）。
缺點：查找子結點時效率低（需遍歷整個數組，判斷哪些結點的parent等于當前結點的索引），不適合頻繁查找子結點的場景。

(2)孩子表示法

樹的孩子表示法就是采用順序表與鏈表結合的形式，用順序表存儲樹的值與鏈表的頭節點，而鏈表的頭節點存儲其孩子節點在順序表中的下標，若沒有則記為空(NULL)。

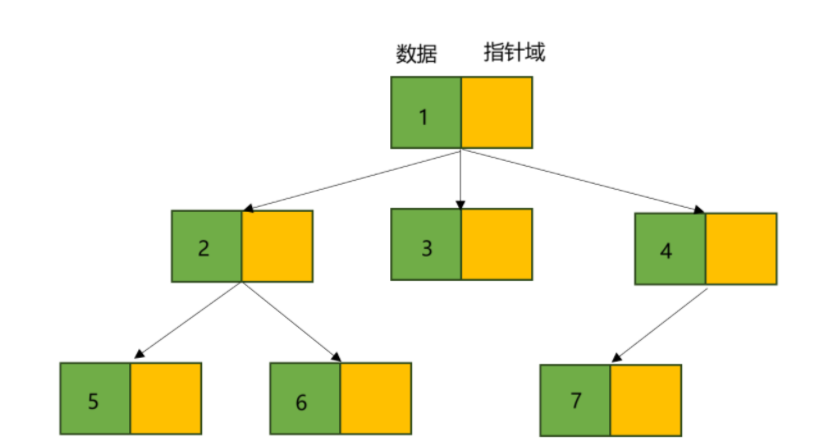

相當于對樹進行這樣的處理：

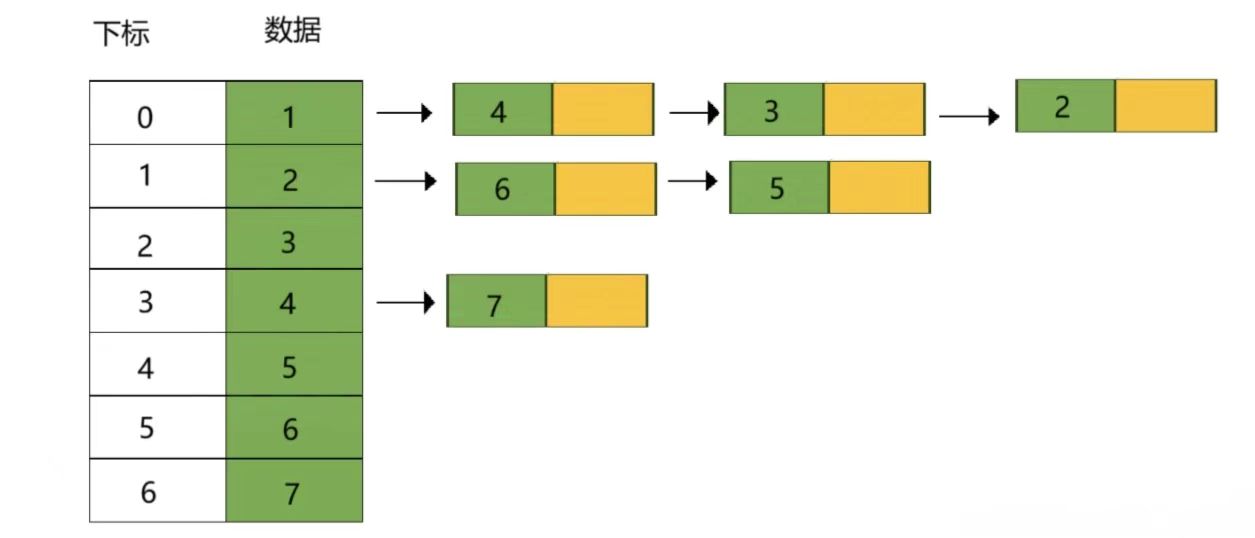

存儲方式如下：

說明：

添加一個數據（插入一個結點）

既要在數組中依次添加新的數據。
也要在其父節點后面用頭插法插入。

優缺點：

優點：簡單且易于理解，適用于需要頻繁查找孩子節點的應用場景。
缺點：不容易直接獲取節點的父節點。

代碼如下：

#define _CRT_SECURE_NO_WARNINGS 1
#include<stdio.h>
#include<stdlib.h>#define MAXSIZE 10
typedef int DataType;
typedef struct ListNode
{int index;struct ListNode* next;
}ListNode;typedef struct TreeNode
{DataType data;ListNode* child;
}TNode;typedef struct Tree
{TNode nodes[MAXSIZE];int n;
}Tree;// 創建一個新的ListNode
ListNode* createListNode(int index)
{ListNode* newNode = (ListNode*)malloc(sizeof(ListNode));if (newNode == NULL){perror("malloc fail:");exit(0);}newNode->index = index;newNode->next = NULL;return newNode;
}// 初始化樹
void TreeInit(Tree* t, DataType x)
{if (t->n >= MAXSIZE) {printf("Tree is full!\n");return;}t->nodes[t->n].data = x;t->nodes[t->n].child = NULL;  t->n++;
}// 向節點的子鏈表中添加一個新節點
void InsertChild(Tree* t, int parentIndex, int childIndex)
{if (parentIndex >= t->n || childIndex >= t->n) {printf("error\n");return;}ListNode* newNode = createListNode(childIndex);if (newNode == NULL){perror("malloc fail:");return; // 內存分配失敗  }newNode->next = t->nodes[parentIndex].child;t->nodes[parentIndex].child = newNode;
}

(3)左孩子右兄弟表示法

最常用表示樹的的方法就是左孩子右兄弟表示法，即定義兩個指針，讓左指針指向子節點，右指針指向兄弟節點。如果沒有節點，則都指向空（NULL）。

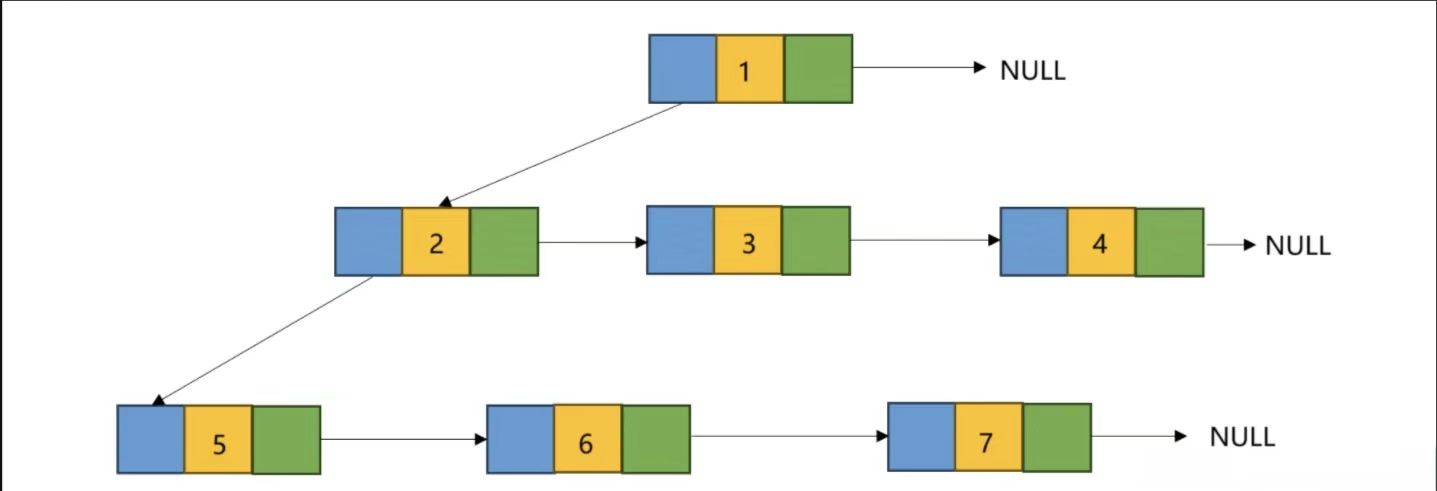

如圖所示：

基本原理：在這種表示法中，每個節點包含一個數據域和兩個指針域。其中一個指針指向該節點的第一個孩子節點（左孩子），另一個指針指向該節點的下一個兄弟節點（右兄弟）。通過這種方式，可將任意一棵多叉樹轉化為一棵二叉樹來表示。

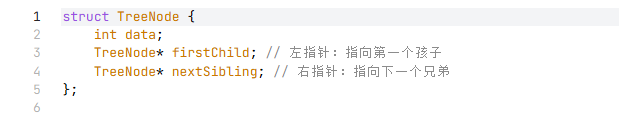

節點定義：在 C++ 中，可按如下方式定義節點結構：

代碼如下：

#include <stdio.h>
#include <stdlib.h>
typedef int DataType;typedef struct TreeNode
{DataType data;struct TreeNode* leftChild;  // 指向左孩子  struct TreeNode* rightBro; // 指向右兄弟
} TNode;// 創建一個新的樹節點
TNode* createTreeNode(DataType x)
{TNode* newNode = (TNode*)malloc(sizeof(TNode));if (newNode == NULL){perror("malloc fail:");exit(0);}newNode->data = x;newNode->leftChild = NULL;newNode->rightBro = NULL;return newNode;
}void InsertChild(TNode* t, DataType x, int isLeftChild)
{if (t == NULL) {printf("Cannot insert into NULL node\n");return;}TNode* newNode = createTreeNode(x);if (newNode == NULL) {return;}// 如果isLeftChild為1，表示新節點應該作為左孩子插入  if (isLeftChild) {// 如果當前節點還沒有右兄弟，則直接將新節點設置為右兄弟if (t->leftChild == NULL) {t->leftChild = newNode;}// 如果當前節點已經有左孩子，則遍歷左孩子的右兄弟鏈表// 找到最后一個右兄弟，并將新節點插入為它的下一個右兄弟else {TNode* tmp = t->leftChild;while (tmp->rightBro != NULL) {tmp = tmp->rightBro;}tmp->rightBro = newNode;}}// 如果isLeftChild為0，表示新節點應該作為右兄弟插入else{// 如果當前節點還沒有右兄弟，則直接將新節點設置為右兄弟if (t->rightBro == NULL) {t->rightBro = newNode;}// 如果當前節點已經有右兄弟，則遍歷右兄弟鏈表// 找到最后一個右兄弟，并將新節點插入為它的下一個右兄弟else {TNode* tmp = t->rightBro;while (tmp->rightBro != NULL) {tmp = tmp->rightBro;}tmp->rightBro = newNode;}}
}

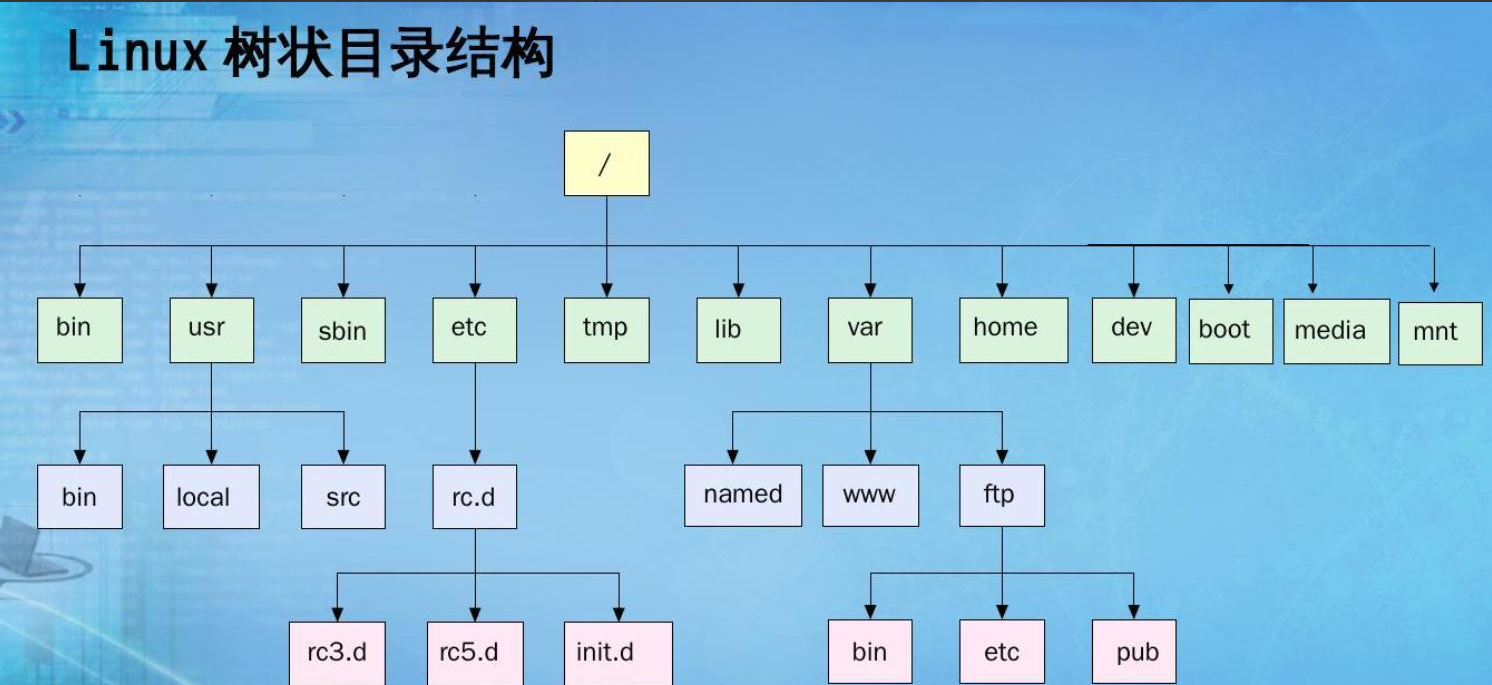

1.4 樹在實際中的運用（表示文件系統的目錄樹結構）

在linux環境下目錄結構就是有一顆樹構成，而在Windows環境下，目錄許多內容并不交叉，所以是由森林構成。

?樹的性質（重點）

?性質1：樹中的節點數等于所有節點度數加 1

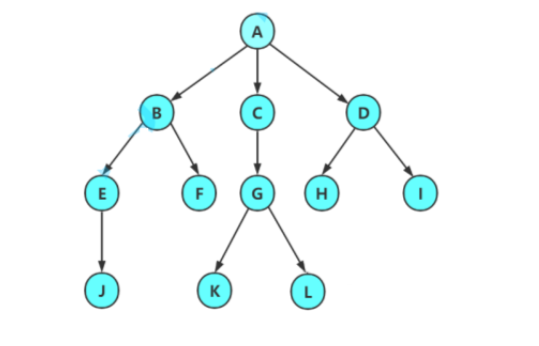

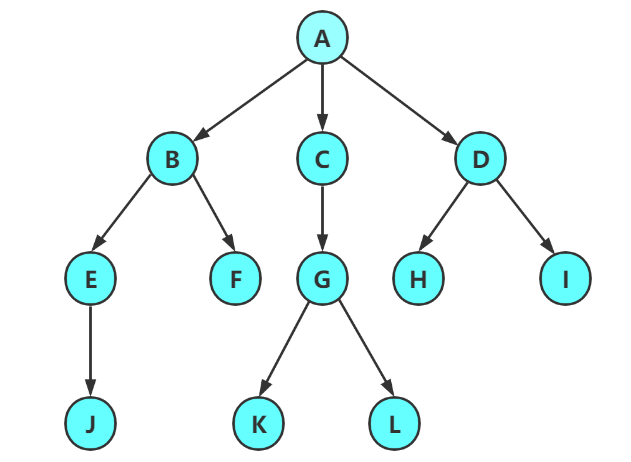

????????從上圖可知，有 12 個節點 ?，A的度為：3， B的度為2， C 的度為1， D的度為2， E的度為1， F的度為0， G的度為2， H的度為0 ， I的度為0，J的度為0，K的度0，L的度為0。

????????由性質 1 可知樹的節點個數 = 每個節點的度數 + 1?

所以上圖樹的節點數 = （3+2+1+2+1+0+2+0+0+0+0+0）+1 = 12
?

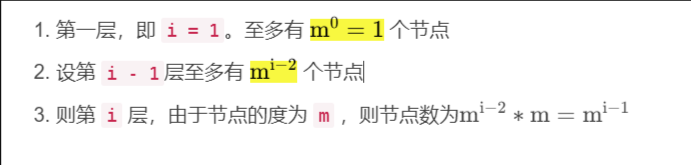

性質2：度為 m 的樹中第 i 層至多有 m^i-1 個節點（i>=1）

性質3：高度為 h 的 m 叉樹至多有? m^h-1/m-1 個節點

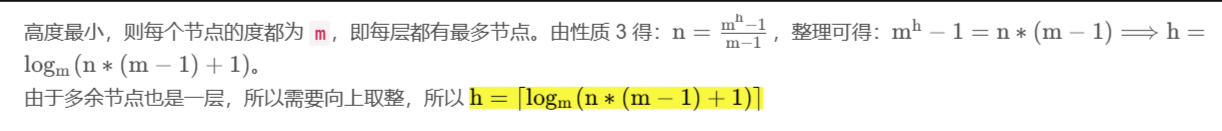

性質4：具有n個結點的m叉樹的最小高度為?logm(n*(m-1)+1)?
