1.與普通穩壓二極管的比較：
| 項目 | 普通穩壓二極管 | 可調式穩壓二極管（如 TL431） |
|---|---|---|
| 輸出電壓 | 固定（如5.1V、3.3V） | 可調（2.5V ~ 36V，取決于外部分壓） |
| 精度 | 低（±5%~10%） | 高（±1% 或 ±0.5%） |
| 結構 | PN結 | 內部有運放+參考電壓 |
| 應用 | 簡單穩壓、保護 | 精密反饋控制、開關電 |

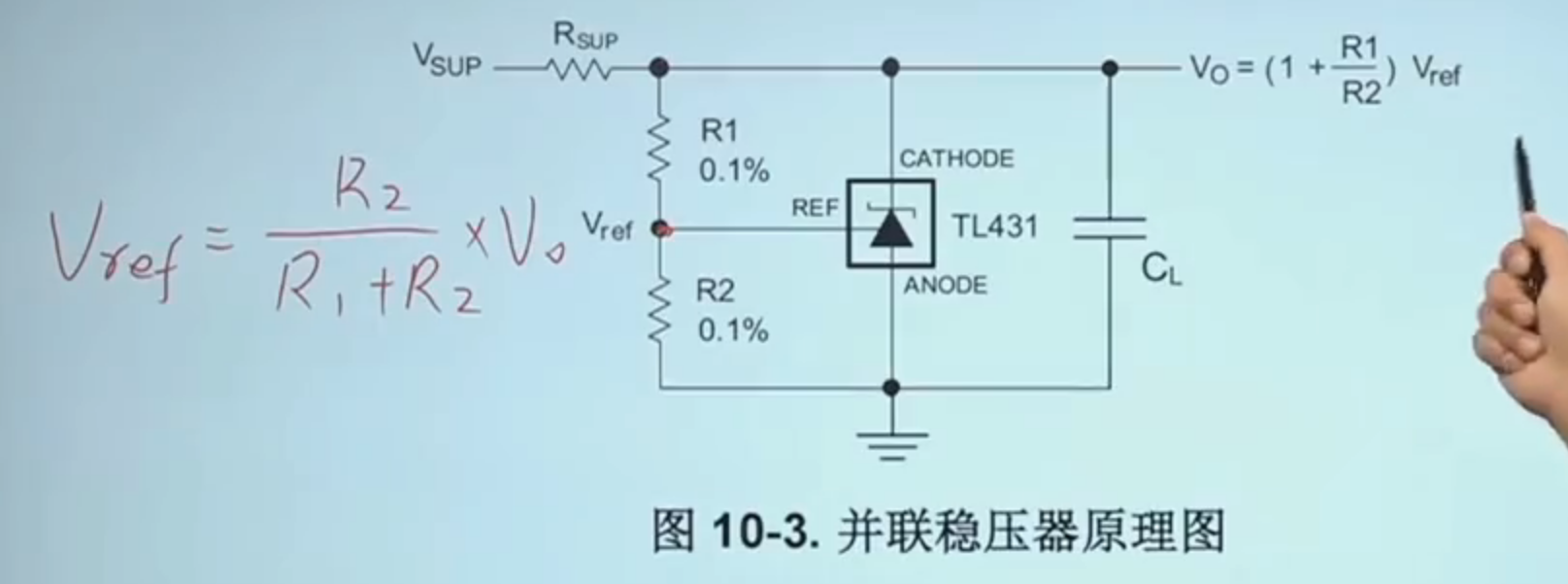

2.輸出電壓計算式：
根據需要的輸出電壓，推斷出R2和R1:
TL431的參考電壓是固定的2.5V，由芯片決定：TL431 內部有一個高精度帶隙基準電路，它決定了參考引腳（REF）與陰極（Cathode）之間的電壓。標準參考值：2.5V（典型值）這個值不是外部設定的，而是芯片內部預設的，是固定的。
3.其等效電路：
4.TL431的最大灌電流只有100mA:

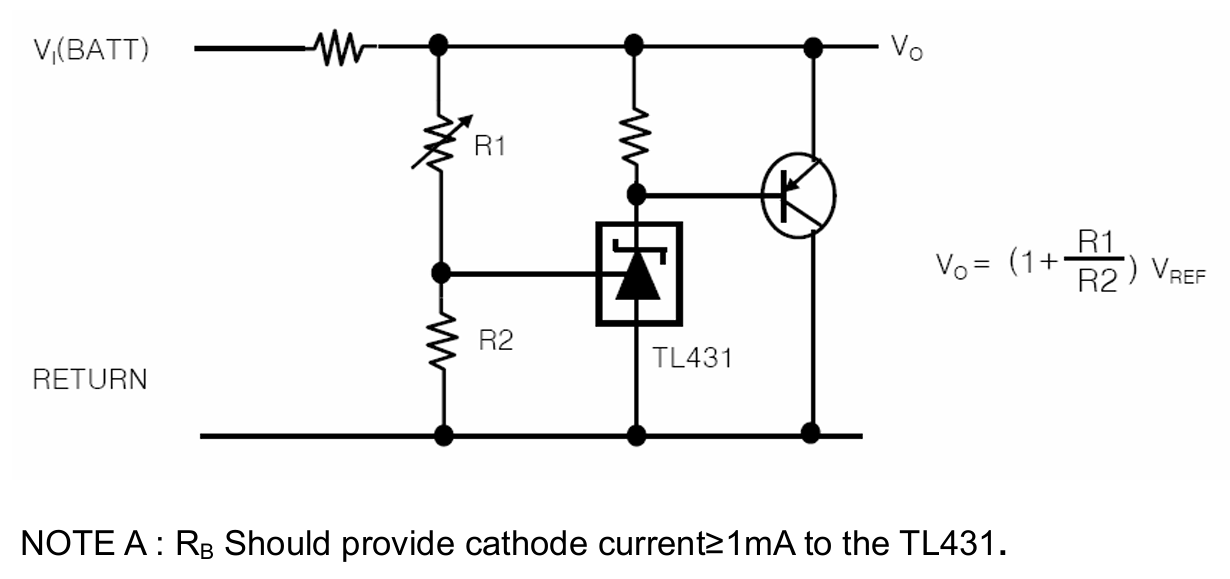

5.其常用電路：
5.1搭配光耦作為反饋基準：
5.2 作為2.5V基準源，但是只支持100mA

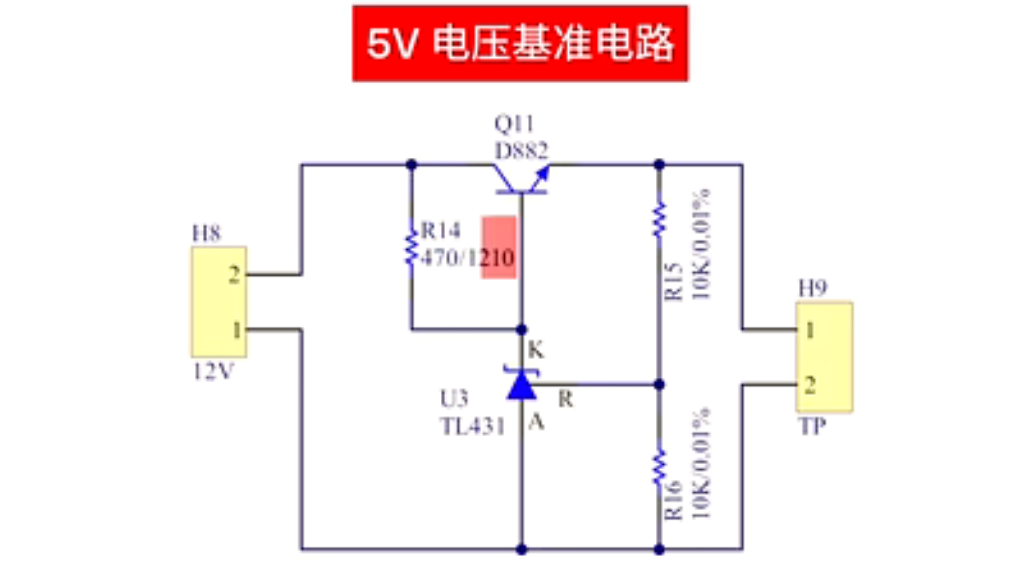

5.3? 5V基準源
