熱輔助磁記錄(HAMR)作為突破傳統磁記錄密度極限的下一代存儲技術，其在數據中心大規模應用的核心挑戰在于可靠性保障。

擴展閱讀：

下一個存儲戰場：HAMR技術HDD

HAMR技術進入云存儲市場！

漫談HAMR硬盤的可靠性

---

隨著存儲密度向4Tbpsi邁進，傳統磁記錄技術遭遇"三難困境"——密度、穩定性與寫入速度無法兼得。熱輔助磁記錄（HAMR）如同給磁記錄筆"加熱"，通過瞬間升溫降低磁性材料的"硬度"，讓高密度寫入成為可能。然而，這場"高溫書寫"面臨著六大核心挑戰，科學家們正通過材料設計與物理機制創新突破這些瓶頸。

一、HAMR技術：給磁記錄筆"加熱"

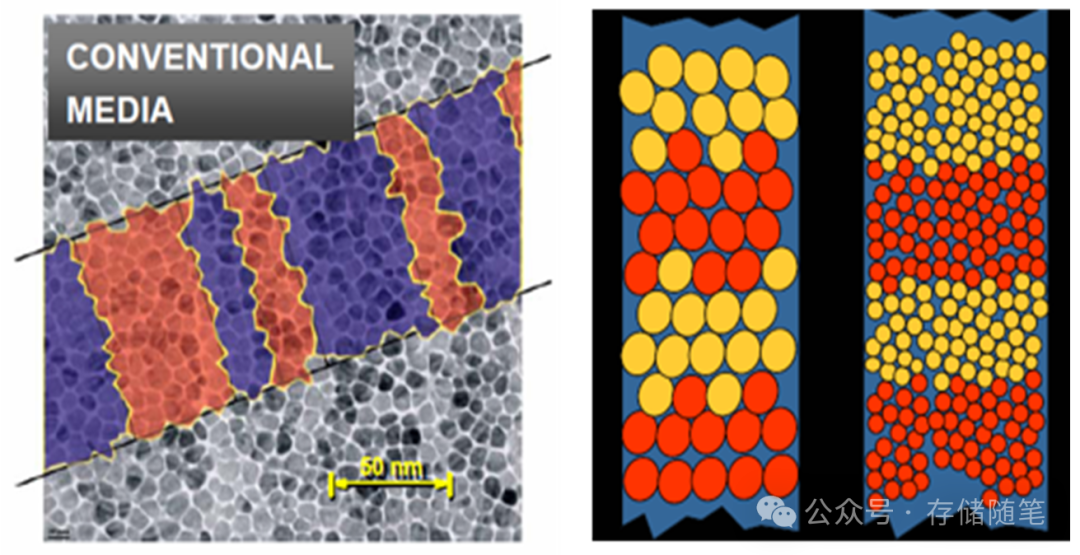

就像彎折一根金屬條：常溫下金屬很硬（高磁各向異性），想把它掰彎得費很大勁；可要是用噴槍加熱金屬（對應 HAMR 加熱介質），金屬會變軟（各向異性降低），彎折就輕松多了。HAMR 寫入數據時，把磁性介質加熱到居里溫度（Tc）附近，讓磁化方向“聽話”翻轉 。傳統磁記錄好比常溫下硬掰金屬條，當記錄的晶粒尺寸小于 5nm ，熱擾動會讓磁性像“細金屬絲亂晃”，數據存不住（超順磁極限），HAMR 靠加熱巧妙繞過了這個傳統技術的“絆腳石” 。

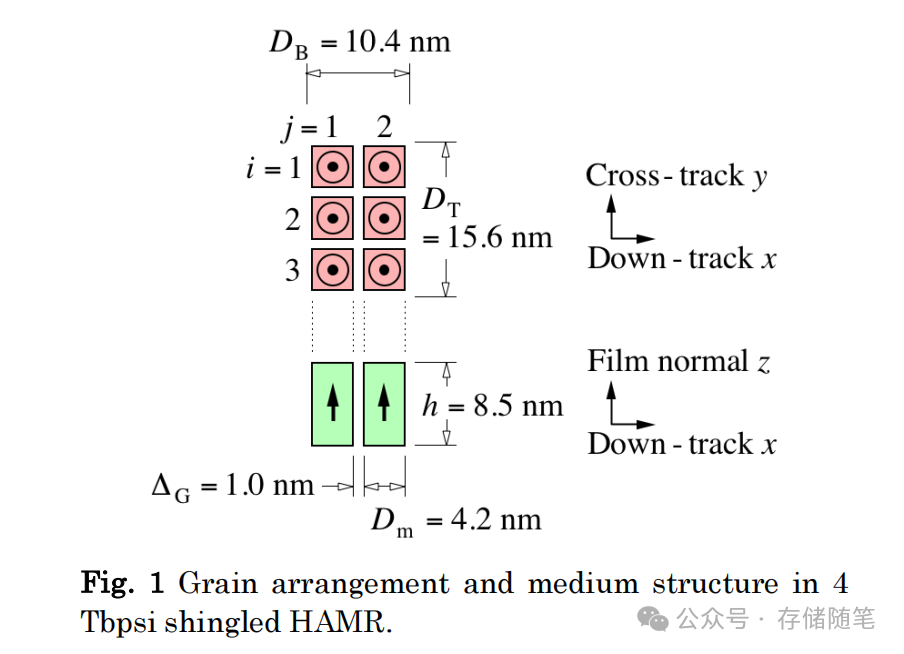

HAMR系統的核心包括：激光加熱單元（將局部溫度升至700K以上）、強磁寫入場發生器（垂直于介質表面），以及納米級磁性介質（如FePt合金）。但高溫引入了新的問題：如同在融化的巧克力上寫字，溫度不均、冷卻速度差異等因素會導致"筆畫"變形，這就是HAMR面臨的六大錯誤因素。

二、六大錯誤因素：高溫書寫中的"墨水暈染"難題

1. 寫入前擦除錯誤（EBW）：未校準的預熱混亂

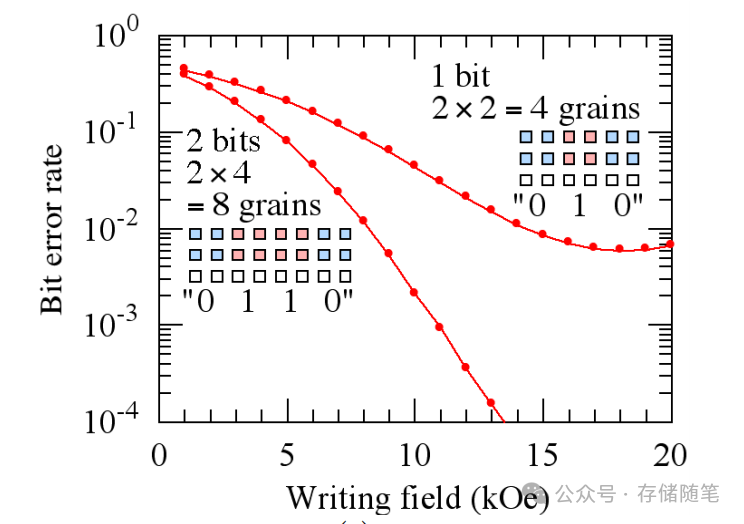

當不同晶粒的居里溫度存在差異時，部分晶粒會在寫入場到來前提前"軟化"。例如，Tc偏高的晶粒像"慢熱型選手"，溫度尚未降至Tc時仍保持反向磁化；而Tc偏低的晶粒如同"急性子"，在寫入場切換前已被錯誤擦除。這種混亂導致初始磁化方向出現50%的隨機化概率，當寫入場強為10kOe時，bit error rate（bER）會升高至4.4×10?2。

<
