1. PCB文件的導入

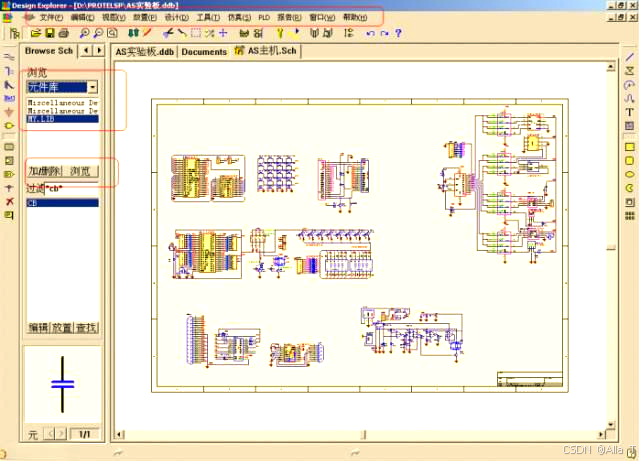

在PORTEL99 PCB編輯器的文件菜單中選擇導入先前繪制的CAD文件。導入成功后，編輯器將顯示出元件封裝的基本圖形，為后續操作奠定基礎。

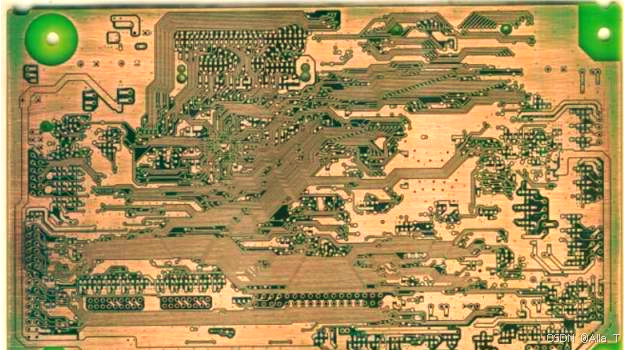

1. 將需要抄板的PCB放置于掃描儀中隨后啟動掃描儀，之后啟動AUTO CAD軟件，之后插入PCB圖形后首先繪制矩形圖框（務必使用物件追蹤的物件鎖點功能來確保精確度。若不畫邊框，在后續描線路圖的過程中，圖像可能發生移動，這將給套準帶來不小的挑戰。）

2. 繪制元件封裝：由于復制的PCB板中可能使用的元件封裝與PORTEL99中的不完全一致，因此我們需要自行建立相應的元件封裝。這涉及到將PCB中元件的形狀進行繪制。在繪制時，只需針對每種元件封裝繪出一個即可。全部繪制完成后，將這些封裝導入PORTEL99進行進一步處理。

3. 封裝后將其復制到PCB元件編輯器中進行元件制作，之后放回PORTE99 PCB編輯器打開包含元件封裝圖的CAD，按照PCB圖的元件擺放角度和位置，依次排列好元件。注意使用復制和粘貼的方法來創建更多的子元件。

4. 放置焊盤和過孔：在CAD中測量好焊盤的內徑和外徑后，選擇繪圖菜單中的園環子項來確定環的內徑和外徑。放置焊盤時，要確保一次性放完尺寸相同的焊盤。對于無法直接放置的多邊形焊盤，可用線條描出其邊緣，然后在PORTEL99中再放置相應的焊盤。

5. 繪制走線：選擇聚合線并確定起始和終止寬度后開始繪制，繪制過程中，根據需要選擇正交走線或取消正交走線來調整線條的角度。如果整個線路板中的線寬規格較少，也可以使用普通線條來繪制，但需注意不同線寬應放在不同的層上，并在PORTEL99中再編輯線寬。

6. 完成描線后，在CAD中進行最后的工作——放置絲印。絲印使用放置文字框的方法來實現，而不規則絲印線則可以用聚合線或線條來繪制。完成后轉到PORTEL99中再進行適當的編輯和調整。

7. 完成了CAD后此時，選擇將描繪的圖形直接交給PCB商制作PCB板，或者將所需的層打印出來自己制作PCB板。但為了更方便地整合和檢查線路圖，我們建議繼續進行后續步驟。

8. 導入后進行適當的編輯和調整以確保線路圖符合實際需求和設計規范如將焊盤移動到MULTI LAYER層或調整絲印文字的角度等。

9. 如果線路板還有另一面的線路或絲印需要制作則只需重復以上步驟做好另一面的線路圖并導入PORTEL99中進行整合和鏡像處理即可。最后對照實物PCB進行仔細檢查并進行必要的修改后即可完成整個線路板的制作過程。
